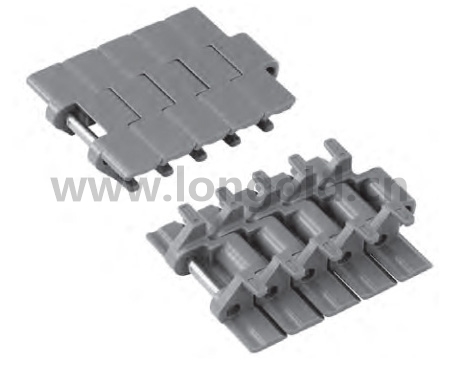

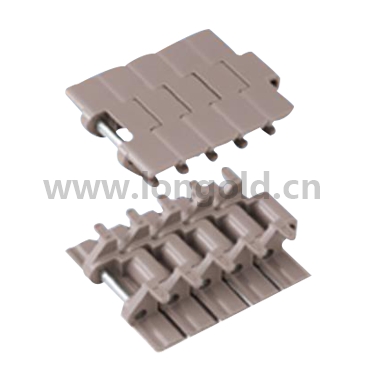

塑料頂板鏈 TPM型

鏈條節距為19.265mm，鏈板幅寬為82.6mm，有效降低了傳動鏈的噪音，節省承載部分的空間。TPS型鏈輪（奇數輪齒）可使用，零部件可共用。節距設計使其可與TPS型鏈輪（TTUP1012T：實際齒數21T）所有的輪齒咬合。附帶浮起防止阻力板，防止在拐角部分，上升/下降傳動鏈的浮起，以及回行側頂板上面受損傷。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 節距為原有頂板鏈的1/2（19.265mm），可降低傳動鏈噪音，縮小承載部分的間隙。
◎ TPS型鏈輪（奇數輪齒）可使用，零部件可共用。
◎ 節距設計使其可與TPS型鏈輪（TTUP1012T：實際齒數21T）所有的輪齒咬合。
◎ 附帶浮起防止阻力板，防止在拐角部分，上升/下降傳動鏈的浮起，以及回行側頂板上面受損傷。
◎ 塑料銷規格無法制作。

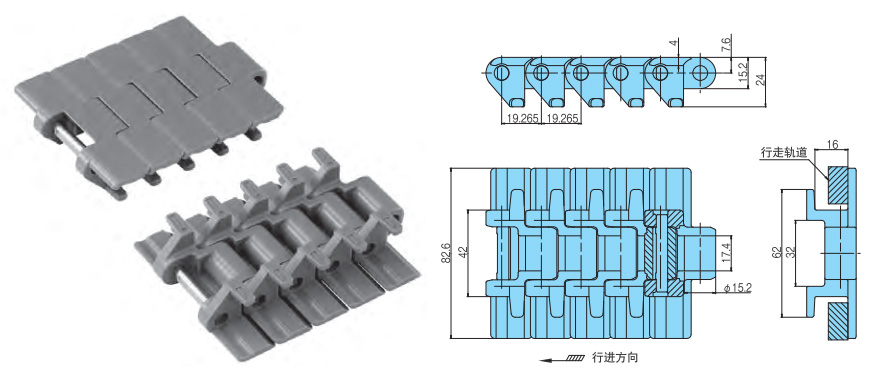

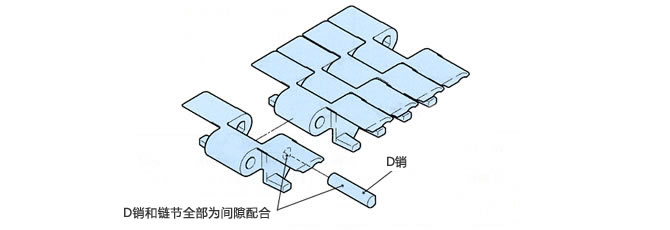

構造

特點

（1）型號

（2）頂板幅寬：mm。826=82.6mm

（3）T：浮起防止阻力板

（4）規格：無記號-普通規格, LFW/LFG/LFB-低摩擦耐磨損規格, ALF-超低摩擦?耐磨耗規格, MWS-抗菌·防霉規格, DIA/DIY-耐沖擊規格

規格	規格代號	外觀顏色	對應	容許張力 kN	容許速度 m/min		可使用溫度范圍 ?C	銷材質
規格	規格代號	外觀顏色	對應	容許張力 kN	有潤滑	無潤滑	可使用溫度范圍 ?C	銷材質
普通	無	灰色	請參照詳細內容。	1.18	100	50	-20～80	SUS304
低摩擦耐磨損	LFW	白色	請參照詳細內容。	1.18	100	50	-20～80	SUS304
低摩擦耐磨損	LFG	潔凈	請參照詳細內容。	1.18	100	50	-20～80	SUS304
低摩擦耐磨損	LFB	褐色	請參照詳細內容。	1.18	100	50	-20～80	SUS304
超低摩擦	ULF	藍色	請參照詳細內容。	1.18	100	50	-20～80	SUS304
低摩擦	WR	深綠色	請參照詳細內容。	1.18	100	50	-20～80	SUS304
耐熱高速	KV150,180,250	黑色	×	－	－	－	－	-
高速	HS	奶油黃	×	－	－	－	－	-
耐化學品	Y	亞光白色	○	請咨詢
導電	E	黑色	○	請咨詢
耐沖擊	DIA	奶油黃	○	請咨詢
耐沖擊	DIY	潔凈	○	請咨詢
抗菌防霉	MWS	奶油黃	○	請咨詢
金屬檢測	MPD	黑色	▲	請咨詢
金屬檢測	MPW	黑色	▲	請咨詢

型號	鏈條寬度X mm	1個單元的鏈環數	鏈條質量 kg/m	對應	標準價格/鏈節	交貨期


TPM826-T	82.6	160	1.4	○	請咨詢	請咨詢
TPM826-T-LFW	82.6	160	1.4	○	請咨詢	請咨詢
TPM826-T-LFG	82.6	160	1.4	○	請咨詢	請咨詢
TPM826-T-LFB	82.6	160	1.4	○	請咨詢	請咨詢
TPM826-T-ULF	82.6	160	1.4	○	請咨詢	請咨詢
TPM826-T-WR	82.6	160	1.4	○	請咨詢	請咨詢

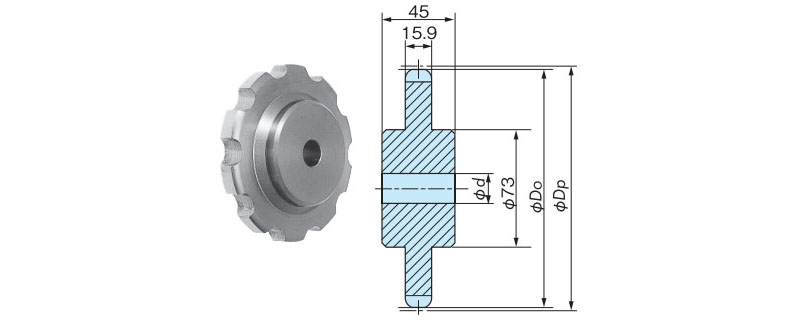

型號	齒數	有效齒數	螺距直徑	預制孔徑	最大軸孔徑	型
型號	齒數	有效齒數	mm	mm	mm	型
TTUP1012T	21	10?	129.26	18	47	一體型
TTUP1112T	23	11?	141.22
TTUP1212T	25	12?	153.20

導軌	材質代號	型號		厚度	寬
導軌	材質代號	主體	端板	mm	mm
PR型	PMW	PR520-PMW	PRE520-PMW	5	20
PR型	M	PR520-M	PRE520-M	5	20
PR-PH型	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
