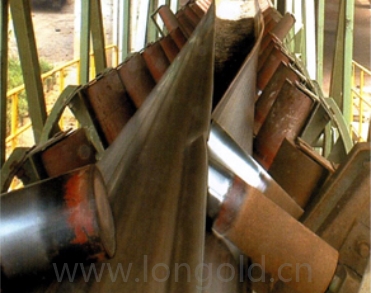

管狀輸送帶I

應用于冶金、電力、化工、港口、碼頭、建材、煤炭、礦山、糧食等行業散狀物料的密閉輸送。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點和種類

◎ 廣泛應用于冶金、電力、化工、港口、碼頭、建材、煤炭、礦山、糧食等行業散狀物料的密閉輸送。

◎ 具有耐磨、耐熱、耐寒、耐化學腐蝕、阻燃抗靜電等多種類型。

◎ 輸送特點：密閉輸送、彎曲輸送、大傾角輸送、往復輸送、高速高載輸送。

◎ 規格有兩種：鋼絲繩芯和織物芯。

結構與型號

（1）標準代號

（2）長度，mm

（3）公稱管徑，mm

（4）寬度，mm

（5）帶芯材質代號

（6）帶芯層數

（7）縱向全厚度拉伸強度，mm

（8）上覆蓋膠、過渡層及下覆蓋膠厚度，mm

（9）覆蓋性能等級

（1）標準代號

（2）長度，mm

（3）公稱管徑，mm

（4）寬度，mm

（5）強度等級，N/mm

（6）上、下覆蓋膠厚度，mm

（7）覆蓋性能等級

帶寬 mm	360	600	800	1000	1100	1300	1600	1850	2250	2450	2900	3100
管徑 mm	100	150	200	250	300	350	400	500	600	700	800	850

帆布型號	膠帶層數
	2	3	4	5
	輥筒直徑 mm
NN-100	200	250	315	400
NN-200	250	315	400	400
NN-250	315	400	500	630
NN-300	400	500	630	800

帶的強度規格	ST630	ST800	ST1000	ST1250	ST1600	ST2000	ST2500	ST2800	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400
縱向拉伸強度 N/mm	630	800	1000	1250	1600	2000	2500	2800	3150	3500	4000	4500	5000	5400
鋼絲繩最大公稱直徑 mm	3.0	3.5	4.0	4.5	5.0	6.0	7.2	7.6	8.1	8.6	8.9	9.7	10.9	11.3
鋼絲繩間距 mm	10±1.5	10±1.5	12±1.5	12±1.5	12±1.5	12±1.5	15±1.5	15±1.5	15±1.5	15±1.5	15±1.5	16±1.5	17±1.5	17±1.5
上覆蓋層厚度 mm	6	6	6	6	8	8	8	8	10	10	10	10	10	10
下覆蓋層厚度 mm	6	6	6	6	6	6	8	8	8	8	10	10	10	10
寬度規 格 mm	鋼絲繩根數
800	75	75	63	63	63	63	50	50	50	50	—	—	—	—
1000	95	95	79	79	79	79	64	64	64	64	64	59	55	55
1100	105	105	87	87	87	87	69	69	69	69	69	65	61	61
1300	124	124	103	103	103	103	83	83	83	83	83	77	72	72
1600	151	151	126	126	126	126	101	101	101	104	104	96	90	90
1850	177	177	147	147	147	147	119	119	119	119	119	111	104	104
2250	—	—	181	181	181	181	145	145	145	145	145	137	125	125
2450	—	—	197	197	197	197	158	158	158	158	158	148	139	139
