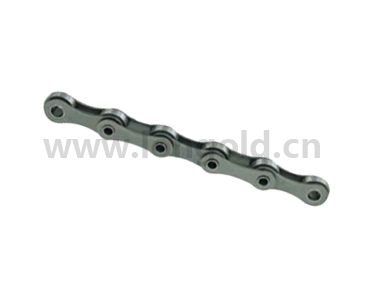

空心銷軸輸送鏈條

用空心銷軸連接的鏈條,根據客戶的要求可以自由附加或取下銷軸、橫桿等附件。空心銷軸可以安裝棒或其他附件使用。空心銷軸鏈條用于輸送，單節距、雙節距、長節距皆可。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 用空心銷軸連接的鏈條，根據客戶的要求可以自由附加或取下銷軸、橫桿等附件。

◎ 空心銷軸可以安裝棒或其他附件使用。

◎ 空心銷軸鏈條用于輸送，單節距、雙節距、長節距皆可。

◎ 附件或橫桿可插入鏈條任一鏈節而無需拆卸鏈條。

◎ 所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。適用于低速，低載荷而對耐力要求不是很高的情況。

◎ 除通用規格和SS (不銹鋼) 規格外，還可對應NP (鍍鎳處理) 規格。

◎ 鏈條不論是在直線上或咬合鏈輪時，附件的中心距離都不變。

◎ 附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

◎ 即便是鏈條安裝在裝置上的，更換、清掃附件、變更安裝間隔也是相對更加容易。

◎ 可使用溫度范圍 (通用規格) -10℃～150℃，請選擇對適用溫度潤滑油加油。

鏈條型號·訂購方法

1.型號表示

（1）節距15.875mm

（2）空心銷規格

2.訂購方法

◎ 標準包裝訂購

LD滾子鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

3. 訂購鏈條時的注意事項

當滾子鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

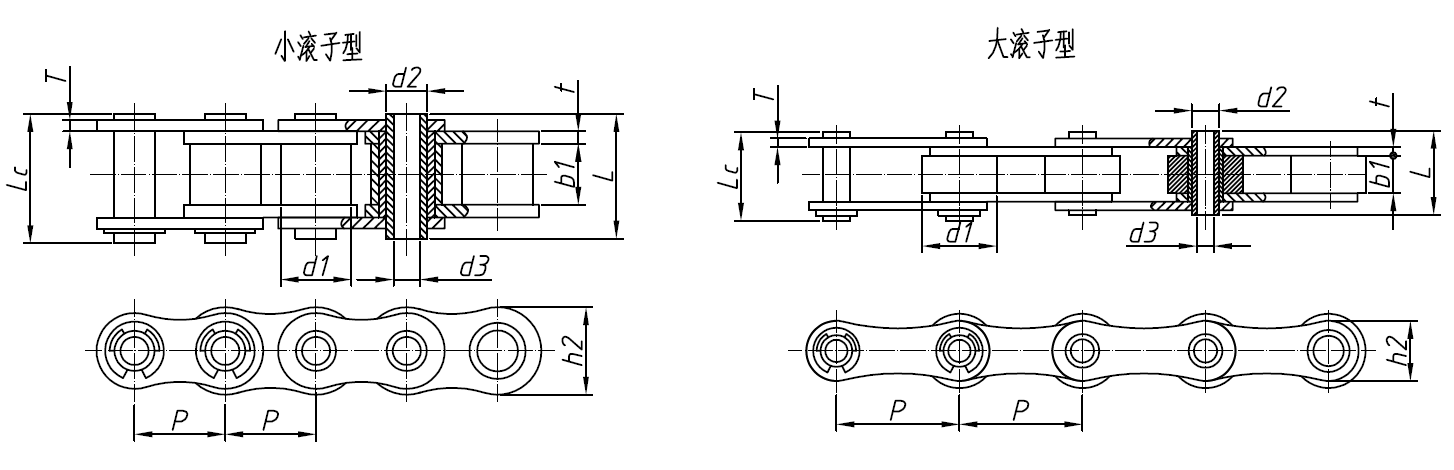

空心銷軸鏈尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	極限拉伸載荷	平均拉伸載荷	約重	型號
	P	d1 max.	b1 min.	d2 max.	d3 min.	L max.	Lc max.	h2 max.	t/T max.	Qmin.	Qo	約重
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m
LD10BHB	15.875	10.16	9.65	5.94	4.04	19.3	20.6	14.70	1.70	17/3864	20.8	0.86	A
LD12BHP	19.05	12.07	11.68	6.50	4.00	21.6	22.8	15.90	1.85	23.6/5364	25.9	1.09	A
LD60HB	19.05	11.91	12.70	7.00	5.01	25.5	26.6	18.00	2.42	20/4545	22.4	1.35	A
LD16BHBFl	25.40	15.88	12.70	9.53	7.05	30.8	32.2	23.00	4.15/3.10	40/9091	45.0	2.28	A
LDHB25.4	25.40	20.00	8.00	8.00	5.20	19.5	20.5	17.00	2.03	25/5680	28.0	1.30	A
LDHP35	35.00	20.00	16.00	13.35	10.20	30.4	31.6	26.30	2.50	23.52/5345	26.4	2.02	A
LDHB35	35.00	20.00	16.00	14.00	10.20	32.0	33.5	38.10	3.00	40/9091	45.0	2.39	A
LDHB38.1	38.10	20.00	8.00	8.00	5.30	19.6	20.7	17.30	2.03	28/5682	28.8	0.98	B
LDHB38.1F1	38.10	20.00	18.00	10.50	5.10	39.0	40.3	22.00	4.00	60/13636	64.3	2.59	B
LDHB38.1.F3	38.10	25.40	12.70	12.00	8.30	27.0	28.6	38.10	2.50	25/5682	28.8	1.51	B
LDHB38.1F4	38.10	20.00	12.70	8.00	5.20	26.0	27.2	17.00	2.42	24/5455	26.9	1.48	B
LDHP40F4	40.00	26.00	10.00	11.40	8.20	26.5	28.0	24.00	3.00	50/11364	56.7	2.20	B
LDHP41.75F1	41.75	17.10	20.20	11.11	8.20	35.7	39.0	21.65	3.10	26.5/6022	29.2	1.60	A
LDHP41.75F2	41.75	17.10	20.20	11.11	8.20	35.7	41.0	25.26	3.10	49/11136	54.8	2.04	A
LDHP41.75F3	41.75	17.00	20.50	11.00	8.30	36.0	39.5	21.40	3.00	27/6136	28.0	1.62	A
LDHP50F2	50.00	31.00	15.00	13.20	10.20	36.5	38.0	25.00	4.00	40/9091	43.2	3.40	B
LDHB50	50.00	30.00	10.50	11.40	8.20	27.4	28.6	26.00	3.10	50/11364	53.6	2.23	B
LDHB50.8	50.80	30.00	10.50	11.40	8.20	27.4	28.6	26.00	3.10	50/11364	53.6	2.56	B
LDHB50.8F4	50.80	30.00	10.50	13.60	8.20	27.4	28.9	26.00	3.10	42/9545	48.2	2.28	B
LDHB63F1	63.00	40.00	10.00	11.40	8.10	26.7	28.1	26.50	3.10	50/11364	53.6	2.27	B
LDHB63F2	63.00	40.00	20.00	11.40	8.10	36.7	38.1	26.50	3.10	50/11364	53.6	3.20	B
LDHB63F3	63.00	40.00	15.00	11.40	8.20	35.6	37.0	26.50	4.00	35/7955	38.5	3.90	B
LDHB63F4	63.00	30.00	20.00	11.40	8.10	27.4	36.7	38.10	3.10	50/11364	53.6	2.97	B
LDHB63F6	63.00	30.00	10.00	11.70	8.20	26.7	28.1	26.50	3.10	50/11364	56.7	2.08	B
LDHB63F7	63.00	40.00	18.00	14.00	10.20	38.0	39.5	28.00	4.00	50/11364	56.7	4.26	B
LDHB63F8	63.00	30.00	20.00	11.70	8.10	36.5	38.0	26.50	3.10	50/11364	56.7	2.91	B
LDHB100	100.00	30.00	10.50	11.40	8.20	27.4	28.6	26.00	3.10	50/11364	53.6	1.56	B
