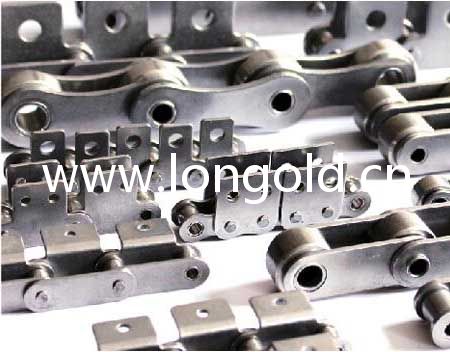

多節帶SA1、SA2附件不銹鋼雙倍節距鏈

采用不銹鋼材質的耐環境雙倍節距鏈條。適合于水中、酸性、堿性或高溫低溫(-20℃～400℃)等特殊環境下的使用。鏈條的單側帶直立翼板附件，附板上帶有1個或者2個螺孔，附件表示為：SA1和SA2。

下載PDF產品資料

產品介紹規格型號

鏈條本體尺寸


隆德鏈號	ANSI 鏈號	節距	S滾子直徑	R滾子直徑	內節 內寬	銷軸直徑	銷軸長度		過渡鏈節 銷軸長度	鏈板		約重	組件的鏈節數	可使用的溫度范圍
		P	R1	R2	W	D	L1	L2	L	厚度 T	寬 H	約重	組件的鏈節數	可使用的溫度范圍
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m	10FT	℃
LDC2040S-SS	C2040	25.40	7.92	-	7.95	3.97	8.25	9.95	18.6	1.5	12.0	0.51	120	-20℃-400℃
LDC2050S-SS	C2050	31.75	10.16	-	9.53	5.09	10.30	12.0	23.9	2.0	15.0	0.84	96	-20℃-400℃
LDC2060S-SS	C2060H	38.10	11.91	-	12.70	5.96	14.55	16.55	32.8	3.2	17.2	1.51	80	-20℃-400℃
LDC2080S-SS	C2080H	50.80	15.88	-	15.88	7.94	18.30	20.90	42.1	4.0	23.0	2.41	60	-20℃-400℃
LDC2100S-SS	C2100H	63.50	19.05	-	19.05	9.54	22.30	24.90	50.0	5.0	28.6	3.66	48	-20℃-400℃
LDC2120S-SS	C2120H	76.20	22.23	-	25.40	11.11	28.05	31.75	63.5	6.0	34.4	5.37	40	-20℃-400℃
LDC2160S-SS	C2160H	101.60	28.58	-	31.75	14.29	35.70	41.10	81.3	8.0	48.2	9.84	30	-20℃-400℃
LDC2040R-SS	C2042	25.40	-	15.88	7.95	3.97	8.25	9.95	18.6	1.5	12.0	0.87	120	-20℃-400℃
LDC2050R-SS	C2052	31.75	-	19.05	9.53	5.09	10.30	12.0	23.9	2.0	15.0	1.30	96	-20℃-400℃
LDC2060R-SS	C2062H	38.10	-	22.23	12.70	5.96	14.55	16.55	32.8	3.2	17.2	2.19	80	-20℃-400℃
LDC2080R-SS	C2082H	50.80	-	28.58	15.88	7.94	18.30	20.90	42.1	4.0	23.0	3.52	60	-20℃-400℃
LDC2100R-SS	C2102H	63.50	-	39.69	19.05	9.54	22.30	24.90	50.0	5.0	28.6	5.92	48	-20℃-400℃
LDC2120R-SS	C2122H	76.20	-	44.45	25.40	11.11	28.05	31.75	63.5	6.0	34.4	8.42	40	-20℃-400℃
LDC2160R-SS	C2162H	101.60	-	57.15	31.75	14.29	35.70	41.10	81.3	8.0	48.2	14.58	30	-20℃-400℃

※ 鏈條本體規格：SS=SS規格（不銹鋼SUS304）

NS=NS規格（不銹鋼SUS316）

AS=AS規格（銷軸和S滾子采用熱處理硬化不銹鋼材）

LSC=LSC規格（使用相當于SUS304材料，銷軸和套筒之間插入特殊工程塑料制襯套）

LSK=LSK規格（不銹鋼鏈采用了特殊套筒的輸送用鏈條）

nLSA1、nLSA2附件尺

雙節距帶SA1 SA2附件圖紙.png

隆德鏈號	C1	C2	K	N	O	O1	XS	一個附件的附加重量
	C1	C2	K	N	O	O1	XS	一個附件的附加重量
	mm	mm	mm	mm	mm	mm	mm	kg
LDC2040S-SS-nLSA1	11.1	-	-	19.1	-	5.2	19.8	0.003
LDC2050S-SS-nLSA1	14.3	-	-	23.8	-	6.8	24.6	0.006
LDC2060S-SS-nLSA1	17.5	-	-	28.6	-	8.7	30.6	0.017
LDC2080S-SS-nLSA1	22.2	-	-	38.1	-	10.3	40.5	0.032
LDC2100S-SS-nLSA1	28.6	-	-	47.6	-	14.3	50.4	0.063
LDC2120S-SS-nLSA1	33.3	-	-	57.2	-	16	59.9	0.107
LDC2160S-SS-nLSA1	44.5	-	-	76.2	-	22	78.6	0.227
LDC2040R-SS-nLSA1	11.1	-	-	19.1	-	5.2	19.8	0.003
LDC2050R-SS-nLSA1	14.3	-	-	23.8	-	6.8	24.6	0.006
LDC2060R-SS-nLSA1	17.5	-	-	28.6	-	8.7	30.6	0.017
LDC2080R-SS-nLSA1	22.2	-	-	38.1	-	10.3	40.5	0.032
LDC2100R-SS-nLSA1	28.6	-	-	47.6	-	14.3	50.4	0.063
LDC2120R-SS-nLSA1	33.3	-	-	57.2	-	16	59.9	0.107
LDC2160R-SS-nLSA1	44.5	-	-	76.2	-	22	78.6	0.227
LDC2040S-SS-nLSA2	-	13.6	9.5	19.1	3.6	-	19.8	0.003
LDC2050S-SS-nLSA2	-	15.9	11.9	23.8	5.2	-	24.6	0.006
LDC2060S-SS-nLSA2	-	19.1	14.3	28.6	5.2	-	30.6	0.017
LDC2080S-SS-nLSA2	-	25.4	19.1	38.1	6.8	-	40.5	0.032
LDC2100S-SS-nLSA2	-	31.8	23.8	47.6	8.7	-	50.4	0.063
LDC2120S-SS-nLSA2	-	37.3	28.6	57.2	14	-	59.9	0.107
LDC2160S-SS-nLSA2	-	50.8	38.1	76.2	18	-	78.6	0.227
LDC2040R-SS-nLSA2	-	13.6	9.5	19.1	3.6	-	19.8	0.003
LDC2050R-SS-nLSA2	-	15.9	11.9	23.8	5.2	-	24.6	0.006
LDC2060R-SS-nLSA2	-	19.1	14.3	28.6	5.2	-	30.6	0.017
LDC2080R-SS-nLSA2	-	25.4	19.1	38.1	6.8	-	40.5	0.032
LDC2100R-SS-nLSA2	-	31.8	23.8	47.6	8.7	-	50.4	0.063
LDC2120R-SS-nLSA2	-	37.3	28.6	57.2	14	-	59.9	0.107
LDC2160R-SS-nLSA2	-	50.8	38.1	76.2	18	-	78.6	0.227

注：上表中n≥3，且為整數，為鏈條附件安裝的間隔，我們可根據客戶的需求定制不同附件安裝間隔的鏈條。
