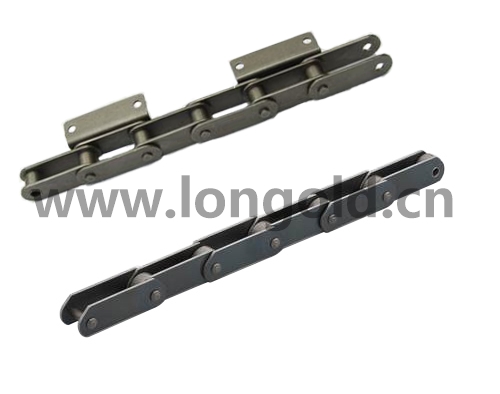

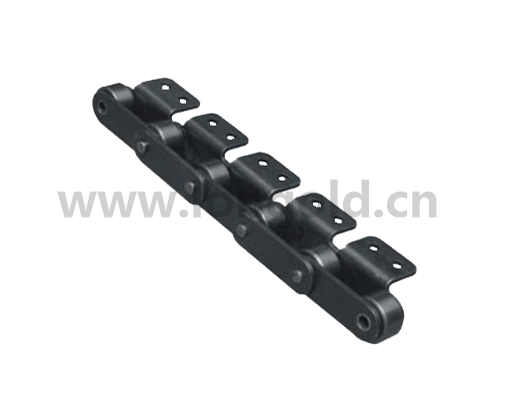

帶A1/A2附件雙倍節距輸送鏈

在雙倍節距鏈條單側帶有帶螺孔的彎板的附件形式。A1：一個孔、A2：兩個孔。根據客戶需求定制不同節數帶附件的情況，例如1節帶附件，2節帶附件，3節帶附件，......, 10節帶附件，.......，等。詳情請咨詢敝司。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

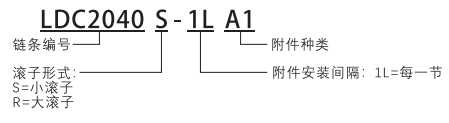

型號表示

鏈條本體尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度			鏈板		極限拉伸載荷	約重	可使用的溫度范圍
	P	R	W	D	L1	L2	L1+L2	T	H	Q
	P	(S滾子)	W	D	L1	L2	L1+L2	T	H	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	℃
LDC2040S	25.40	7.92	7.95	3.97	8.25	9.95	18.2	1.5	12.0	2.65/270	0.51	-10℃-150℃
LDC2050S	31.75	10.16	9.53	5.09	10.3	12	22.6	2.0	15.0	4.31/440	0.84	-10℃-150℃
LDC2060S	38.10	11.91	12.7	5.96	14.55	16.55	31.5	3.2	17.2	6.28/640	1.51	-10℃-150℃
LDC2080S	50.80	15.88	15.88	7.94	18.3	20.9	39.9	4.0	23.0	10.7/1090	2.41	-10℃-150℃
LDC2100S	63.50	19.05	19.05	9.54	21.8	24.5	47.5	4.8	28.6	17.1/1740	3.54	-10℃-150℃
LDC2120S	76.20	22.23	25.4	11.11	26.95	30.55	59.0	5.6	34.4	23.9/2440	5.08	-10℃-150℃
LDC2160S	101.6	28.58	31.75	14.29	33.95	38.45	74.1	7.2	48.2	40.9/4170	8.96	-10℃-150℃

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度			鏈板		極限拉伸載荷	約重	可使用的溫度范圍
	P	R	W	D	L1	L2	L1+L2	T	H	Q
	P	(R滾子)	W	D	L1	L2	L1+L2	T	H	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/kgf	kg/m	℃
LDC2040R	25.40	15.88	7.95	3.97	8.25	9.95	18.2	1.5	12.0	2.65/270	0.87	-10℃-150℃
LDC2050R	31.75	19.05	9.53	5.09	10.3	12.0	22.6	2.0	15.0	4.31/440	1.30	-10℃-150℃
LDC2060R	38.10	22.23	12.7	5.96	14.55	16.55	31.5	3.2	17.2	6.28/640	2.19	-10℃-150℃
LDC2080R	50.80	28.58	15.88	7.94	18.3	20.9	39.9	4.0	23.0	10.7/1090	3.52	-10℃-150℃
LDC2100R	63.50	39.69	19.05	9.54	21.8	24.5	47.5	4.8	28.6	17.1/1740	5.8	-10℃-150℃
LDC2120R	76.20	44.45	25.4	11.11	26.95	30.55	59.0	5.6	34.4	23.9/2440	8.13	-10℃-150℃
LDC2160R	101.6	57.15	31.75	14.29	33.95	38.45	74.1	7.2	48.2	40.9/4170	13.7	-10℃-150℃

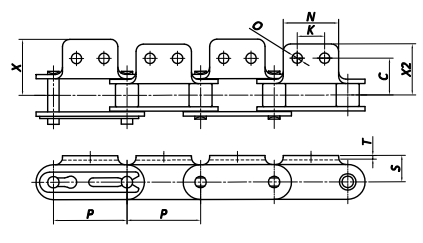

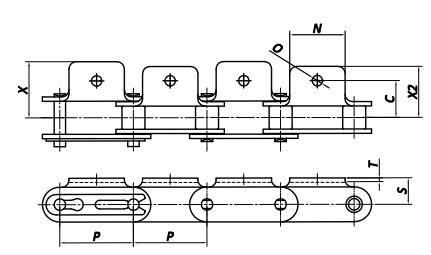

1LA1、1LA2附件尺寸

隆德鏈號	C	K	N	O	S	X	X2	一個附件的附加重量
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	kg
LDC2040S-1LA1	12.7	-	19.1	3.6	9.1	19.3	17.6	0.003
LDC2050S-1LA1	15.9	-	23.8	5.2	11.1	24.2	22.0	0.006
LDC2060S-1LA1	21.45	-	28.6	5.2	14.7	31.5	28.2	0.017
LDC2080S-1LA1	27.8	-	38.1	6.8	19.1	40.7	36.6	0.032
LDC2100S-1LA1	33.35	-	47.6	8.7	23.4	49.9	44.9	0.06
LDC2120S-1LA1	39.7	-	57.2	14	27.8	60.7	54.4	0.1
LDC2160S-1LA1	52.4	-	76.2	18	36.5	77.8	70.0	0.203
LDC2040R-1LA1	12.7	-	19.1	3.6	9.1	19.3	17.6	0.003
LDC2050R-1LA1	15.9	-	23.8	5.2	11.1	24.2	22.0	0.006
LDC2060R-1LA1	21.45	-	28.6	5.2	14.7	31.5	28.2	0.017
LDC2080R-1LA1	27.8	-	38.1	6.8	19.1	40.7	36.6	0.032
LDC2100R-1LA1	33.35	-	47.6	8.7	23.4	49.9	44.9	0.06
LDC2120R-1LA1	39.7	-	57.2	14	27.8	60.7	54.4	0.1
LDC2160R-1LA1	52.4	-	76.2	18	36.5	77.8	70.0	0.203
LDC2040S-1LA2	12.7	9.5	19.1	3.6	9.1	19.3	17.6	0.003
LDC2050S-1LA2	15.9	11.9	23.8	5.2	11.1	24.2	22.0	0.006
LDC2060S-1LA2	21.45	14.3	28.6	5.2	14.7	31.5	28.2	0.017
LDC2080S-1LA2	27.8	19.1	38.1	6.8	19.1	40.7	36.6	0.032
LDC2100S-1LA2	33.35	23.8	47.6	8.7	23.4	49.9	44.9	0.06
LDC2120S-1LA2	39.7	28.6	57.2	14	27.8	60.7	54.4	0.1
LDC2160S-1LA2	52.4	38.1	76.2	18	36.5	77.8	70.0	0.203
LDC2040R-1LA2	12.7	9.5	19.1	3.6	9.1	19.3	17.6	0.003
LDC2050R-1LA2	15.9	11.9	23.8	5.2	11.1	24.2	22	0.006
LDC2060R-1LA2	21.45	14.3	28.6	5.2	14.7	31.5	28.2	0.017
LDC2080R-1LA2	27.8	19.1	38.1	6.8	19.1	40.7	36.6	0.032
LDC2100R-1LA2	33.35	23.8	47.6	8.7	23.4	49.9	44.9	0.06
LDC2120R-1LA2	39.7	28.6	57.2	14	27.8	60.7	54.4	0.1
LDC2160R-1LA2	52.4	38.1	76.2	18	36.5	77.8	70.0	0.203

*注：n≥3，敝司可根據客戶需求定制多節帶A附件雙倍節距輸送鏈，詳情請咨詢敝司。

附件的安裝間隔
2LA1、2LA2附件	nLA1、nLA2附件
