A系列其他滾子鏈條

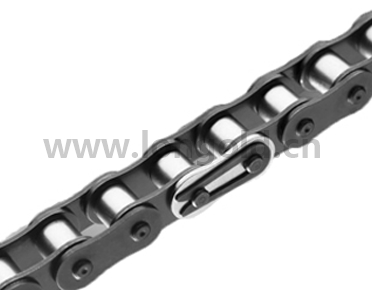

滾子鏈條是一種用于傳送機械動力的鏈條，是鏈傳動的一種類型，廣泛應用與家庭、工業和農業機械，其中包括輸送機、繪圖機、印刷機、汽車、摩托車、以及自行車等。它由一系列短圓柱滾子鏈接在一起，由鏈輪驅動，是一種簡單、可靠、高效的動力傳遞裝置。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

滾子鏈條的結構


滾子鏈條的特點

1.工藝特點

◎ 不斷改進制造工藝后，產品的磨損壽命提高，可大幅減少維護保養工時。

◎ 傳動能力也有顯著提高，通過合理選型，可比原來降低一個尺寸。

2.傳動特點

◎ 鏈條兩面都能用，可進行多軸傳動。

◎ 方便安裝、替換。

◎ 能獲取較大減速比。

◎ 能獲得長軸間距(通常4米以下)。通過變更鏈節數，對軸間距自由度較高是一大特點。

◎ 如果軸間距較短，而且可支撐鏈條的結構，即使是安裝垂直的軸也可能實現驅動。

◎ 與同步帶驅動相比，在相同扭矩下，鏈輪可選擇直徑更小的使用。

◎ 與齒輪驅動相比，具有較高的沖擊吸收性。

型號表示·訂購方法

1.型號表示

2.訂購方法

◎ 標準包裝訂購

LD滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

3. 訂購鏈條時的注意事項

當滾子鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

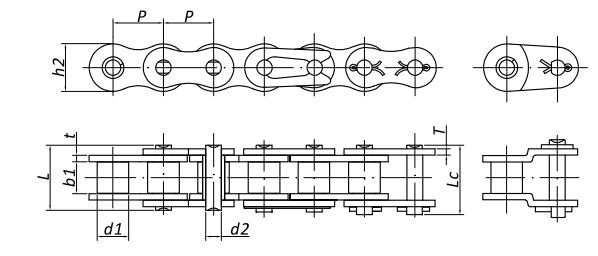

其他滾子鏈條尺寸圖

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1	b1	d2	L	Lc	h2	t/T	Q	平均抗拉強度	每米長重
	P	max	min	max	max	max	max	max	min	Q0	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
*LD35-F40	9.525	5.08	9.80	3.58	17.8	18.60	9.0	1.3	7.9/1776	8.69	0.45
LD205	12.700	8.51	6.40	4.45	15.2	16.30	11.8	1.6/1.3	18.00/4049	19.00	0.85
LD423	12.700	8.51	6.40	4.45	15.6	17.10	12.4	1.7	19.60/4455	21.90	0.71
LD478	12.700	7.80	4.80	4.00	11.6	13.65	10.5	1.3	9.80/2227	12.80	0.39
LD170GSX	12.700	7.75	6.45	3.96	14.8	16.40	11.5	1.6/1.4	17.15/3860	18.50	0.62
LD415-F19	12.700	7.77	4.76	3.60	11.0	12.40	9.7	1.0	6.86/1559	7.60	0.32
LD415H	12.700	7.77	4.76	3.96	13.1	14.50	12.0	1.5	14.40/3273	16.10	0.55
LD423-F2	12.700	8.51	6.40	4.45	15.6	17.10	11.8	1.6	18.2/4091	20.02	0.67
LD50-F50	15.875	14.20	19.40	5.08	30.9	32.60	13.0	2.0	16.40/3726	18.00	2.14
LD515	19.050	12.07	13.50	5.72	28.6	31.30	16.2	3.0	30.00/6748	33.00	1.83
LD630F1	19.050	11.91	9.40	5.94	26.3	-	18.0	3.3	35.3/7935	38.83	1.82
LD60-F105	19.050	11.91	6.35	5.94	19.5	21.20	18.0	2.4	31.8/7149	34.98	1.31
LD80-F52	25.400	15.88	78.00	7.92	95.6	99.10	24.0	3.3	56.70/12882	62.00	6.46
LD80-F62	25.400	15.88	47.00	7.92	64.3	67.08	24.0	3.3	56.70/12882	62.00	4.29
LD80-F93	25.400	15.88	12.70	7.92	25.0	28.50	20.5	2.0	28.00/63616	30.80	1.74
LD80-F94	25.400	15.88	33.50	7.92	50.5	52.00	24.0	3.3	55.60/12636	61.16	3.77
LD100-F22	31.750	19.05	18.90	9.53	-	44.70	30.0	4.0	50.00/11360	55.00	3.97
LD100-F26	31.750	19.05	30.80	9.53	64.0	64.00	30.0	4.0	86.70/19704	95.37	5.03
LD120-F19	38.100	22.23	25.22	11.10	50.3	-	35.7	4.8	95.0/21590	104.50	5.71
LD160-F2	50.800	32.00	31.75	17.00	64.8	69.60	48.0	6.4	200.0/45454	222.50	11.61
LD160-F9	50.800	28.58	41.55	14.27	86.0	86.00	47.8	6.4/8.8	222.4/50544	244.64	11.55
LD160-F33	50.800	28.58	89.75	14.27	123.3	128.10	47.8	6.4	222.4/50544	244.64	16.01
LD160-F42	50.800	32.00	31.75	17.00	68.0	72.80	48.0	7.2	200.0/44960	220.00	12.55
LD160-T	50.800	28.58	15.88	14.27	36.2	40.80	47.8	3.3	111.2/25272	123.60	5.21
LD180-F2	57.150	33.34	35.48	17.46	72.8	78.60	53.6	7.2	280.20/63681	308.22	13.17
LDC60-F40	19.050	11.91	12.57	5.94	25.9	27.70	18.0	2.4	31.8/7149	34.98	1.79
LDC80-F112	25.400	18.25	15.90	9.54	45.4	-	24.5	6.0	116.2/26122	122.00	5.40
LDC160-F36	50.800	28.58	46.77	14.29	63.8	63.80	44.5	6.4	200.0/45454	220.00	14.85

*套筒鏈：表中滾子直徑d1為套筒直徑

#直鏈板
