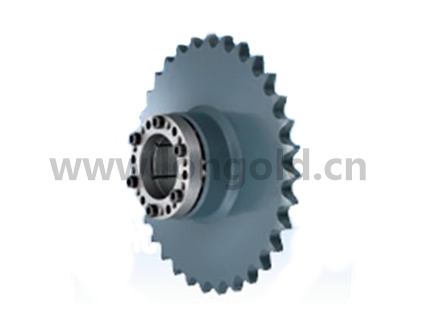

雙倍節距鎖式鏈輪-R滾子

無鍵聯結一體化的鏈輪。利用錐形軸套的摩擦力無鍵聯結。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 安裝（聯結）后無背隙。
◎ 定位簡單。
◎ 由于采用軸向固定，不需要“防止脫落具”
◎ 適用鏈條尺寸: [S滾子型] RF2040～RF2100, [R滾子型] RF2040～RF2100

使用的注意事項

◎ 選擇負荷扭矩時，需選擇小于尺寸表所表示的傳導扭矩的型號。
◎ 請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。
◎ 安裝至D型軸，或如電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。
◎ 安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。
◎ 軸材請使用S35C以上的實心軸材。
◎ 使用溫度范圍-20°C～200°C。
◎ 固定螺栓·螺母時，請使用扭矩扳手，按照規定的扭矩固定。安裝時，請事先確認添附的使用說明書，按指示操作。

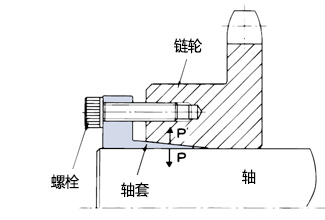

鎖止原理

* 鏈輪內徑和鎖式軸套的外徑成錐形。固定螺栓（螺母）時，鏈輪在錐形面滑移。
在楔效應下，產生壓緊軸和錐形內面的半徑方向力，P、P'，利用摩擦力將鏈輪和軸強力締結。

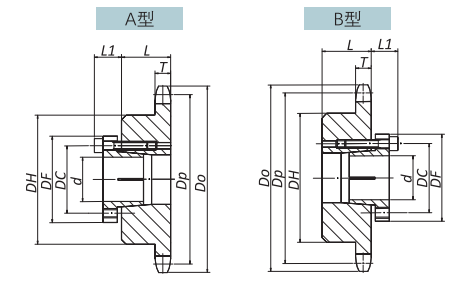

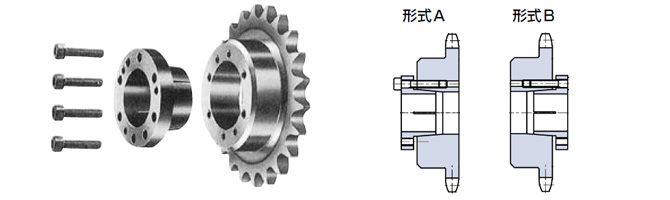

S類型的構造和軸套安裝形式

* RS35-1B19TQ-S33_ _ _/RS40-1B15TQ-S33_ _ _這兩種規格只有形式A。

型號表示

（1）鏈條型號

（2）輪轂形式: 1B = 僅有單個輪轂

（3）有效齒數: 912T = 9和1/2T (有效齒數10T時，表示為1000T)

（4）類型: S = 類型

（5）孔軸徑

（6）安裝形式: A, B

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

S型軸套尺寸

軸套型號	DF	DC	L1	螺栓	緊固扭矩
軸套型號	mm	mm	mm	螺栓	N · m
S1	32.0	24.0	12.0	M4×16	4.2
S2	42.0	32.0	14.0	M5×18	8.3
S3	48.5	38.5	15.5	M5×20	8.3
S4	56.0	46.0	15.5	M5×20	8.3
S5	66.0	56.0	17.5	M5×22	8.3
S6	80.0	68.0	21.0	M6×25	16.8
S7	101.0	86.0	24.5	M8×30	40.5

雙倍節距S型鎖式鏈輪---R滾子用

LDC2040R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	15	16	17	18	19	20	22	24	25	28	30		32		35
LDC2040R	T	Dp	Do	DH	L	最大容許扭矩	174	186	198	209	221	232	256	167	174	195
作用齒數	mm	mm	mm	mm	mm	N · m								223	232	260	279		298		325
10	7.3	82.20	93	52	25	適合軸套邊框尺寸	S2（5）							S3（3）
11	7.3	90.16	102	63	25									S4（4）
12	7.3	98.14	108	63	25
13	7.3	106.14	118	63	25
14	7.3	114.15	127	63	25
15	7.3	122.17	135	68	28
16	7.3	130.20	143	68	28
LDC2050R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
LDC2050R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	最大容許扭矩	237	251	265	279	307	446	465	521	558	595	651	442	465	488	523
作用齒數	T	D_p	D_o	DH	L	（N · m）	237	251	265	279	307	446	465	521	558	595	651	442	465	488	523
10	8.9	102.75	117	73	28	適合軸套邊框尺寸		S2（6）				S4（8）						S5（5）
11	8.9	112.70	127	73	28			S2（6）
12	8.9	122.67	138	73	28
13	8.9	132.67	148	73	28
14	8.9	142.68	158	73	28
15	8.9	152.71	168	73	28
16	8.9	162.75	179	73	28
LDC2060R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	24	25	28	30	32	35	38	40	42	45	48		50		55
LDC2060R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	最大容許扭矩	446	465	521	558	595	651	883	930	976	1046	1116		1162		1279
作用齒數	T	D_p	D_o	DH	L	（N · m）	446	465	521	558	595	651	883	930	976	1046	1116		1162		1279
10	11.9	123.29	140	83	45	適合軸套邊框尺寸							S5（10）				S6（6）
11	11.9	135.23	153	83	45				S4（8）
12	11.9	147.21	165	83	45
13	11.9	159.20	177	83	45
14	11.9	171.22	190	83	45
15	11.9	183.25	202	83	45
16	11.9	195.29	214	83	45
LDC2080R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑d	38	40	42	45	48	50	55	60			65			70
LDC2080R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	最大容許扭矩	38	40	42	45	48	50	55	60			65			70
作用齒數	T	D_p	D_o	DH	L	（N · m）	883	930	976	1046	1116	1162	1279	2140			2319			2497
10	15	164.39	187	107	45	適合軸套邊框尺寸		S5（10）			S6（6）			S7（5）
11	15	180.31	204	107	45			S5（10）
12	15	196.28	220	107	45
13	15	217.27	237	107	45
14	15	228.29	253	107	45
15	15	244.33	269	107	45
16	15	260.39	286	107	45
LDC2100R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	軸孔徑	48		50		55		60			65			70
LDC2100R	齒寬	節距圓直徑	外徑	輪轂外徑	長度	最大容許扭矩	2232		2325		2557		2140			2319			2497
作用齒數	T	D_p	D_o	DH	L	（N · m）	2232		2325		2557		2140			2319			2497
11	18	225.39	254	117	56	適合軸套邊框尺寸	S6（12）						S7（5）

注：1. 雙倍節距鏈用鏈輪基本尺寸請參照“雙倍節距工藝孔鏈輪”頁面。

2.（）內數字為緊固螺栓的數量。

3. 表中軸套型號對應的螺栓尺寸，請參照右上角，請確認按照緊固扭矩，緊固螺栓。
