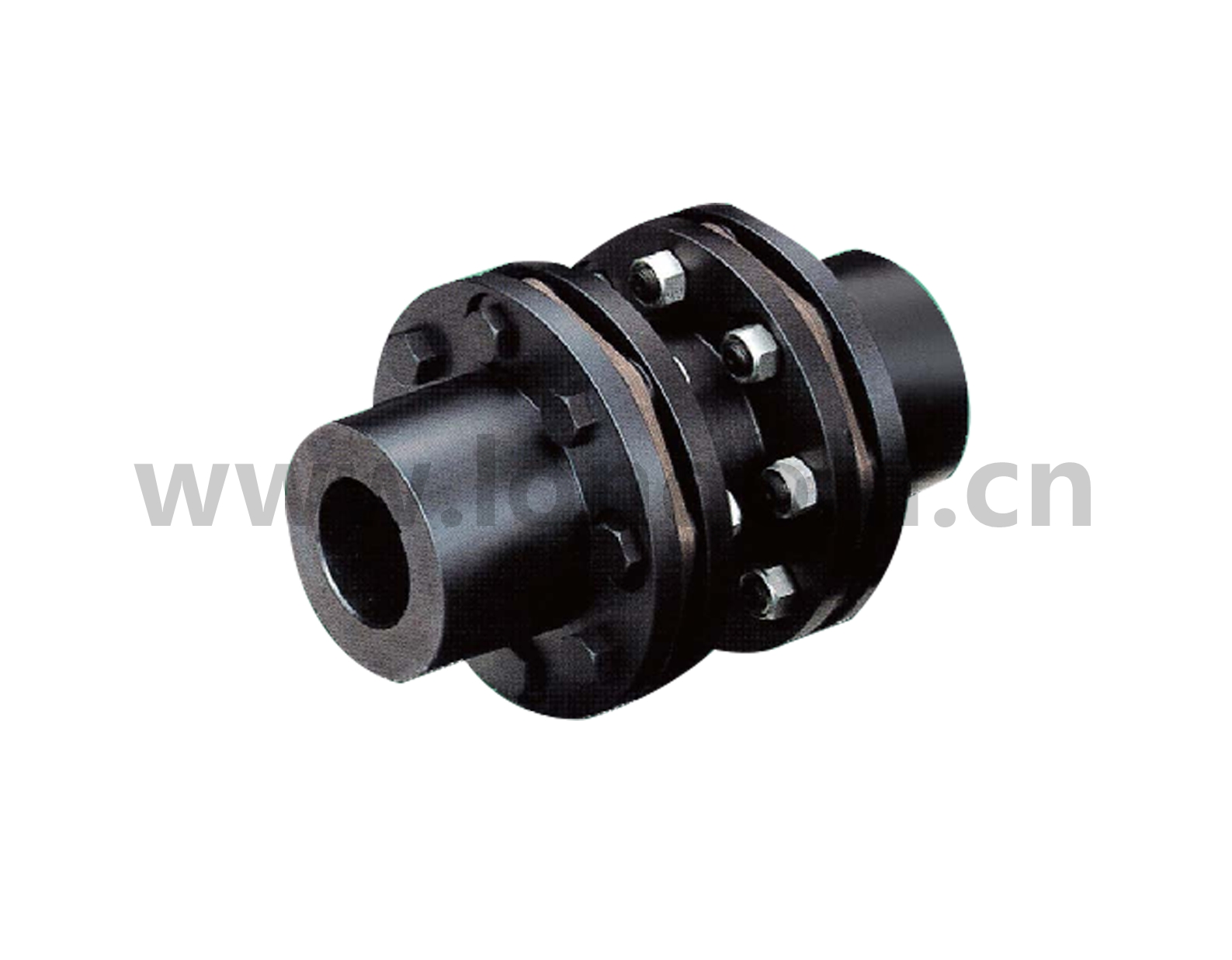

ECHT撓性聯軸器 NEH 襯塊型

使用可達到176,000N·m｛18,000kgf·m｝的大型系列。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 最大傳遞扭矩可達176,000N·m｛18,000kgf·m｝。

◎ 大型襯塊型聯軸器。
◎ 可制造長襯塊型。

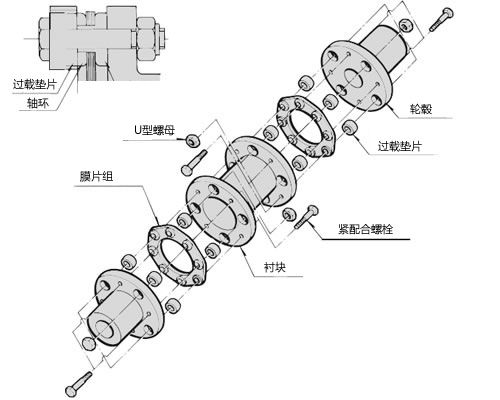

構造

* 膜片和軸套和軸環為一體型設計。

型號

(1) 型式: W = 襯塊型, U = 組合襯塊型
(2) 輪轂的種類: N = 標準輪轂, A = 適配型輪轂, L = 延長輪轂, U = 組合型輪轂
(3) 軸孔徑公差
(4) 軸孔徑 (底孔: R)
(5) 鍵槽公差: 鍵槽新JIS普通型
(6) 固定螺栓的位置
* 請將軸孔徑較小一方放置在前。
請把底孔(記號R)放置在前。

容許扭矩 N?m	型	標準輪彀		單側適配器輪轂
容許扭矩 N?m	型	底孔完成品	軸孔加工品	單側適配器輪轂
8820	墊塊型	NEH09W-NRXNR	NEH09W-N□□□□D□XN□□□□D□	NEH09W-N□□□□D□XA□□□□D□
8820	組合襯塊	NEH09U-URXUR	---	---
13700	墊塊型	NEH14W-NRXNR	NEH14W-N□□□□D□XN□□□□D□	NEH14W-N□□□□D□XA□□□□D□
13700	組合襯塊	NEH14U-URXUR	---	---
19600	墊塊型	NEH20W-NRXNR	NEH20W-N□□□□D□XN□□□□D□	NEH20W-N□□□□D□XA□□□□D□
19600	組合襯塊	NEH20U-URXUR	---	---
29400	墊塊型	NEH30W-NRXNR	NEH30W-N□□□□D□XN□□□□D□	NEH30W-N□□□□D□XA□□□□D□
29400	組合襯塊	NEH30U-URXUR	---	---
40200	墊塊型	NEH41W-NRXNR	NEH41W-N□□□□D□XN□□□□D□	NEH41W-N□□□□D□XA□□□□D□
40200	組合襯塊	NEH41U-URXUR	---	---
53900	墊塊型	NEH55W-NRXNR	---	---
68600	墊塊型	NEH70W-NRXNR	---	---
88200	墊塊型	NEH90W-NRXNR	---	---
108000	墊塊型	NEH110W-NRXNR	---	---
132000	墊塊型	NEH135W-NRXNR	---	---
147000	墊塊型	NEH150W-NRXNR	---	---
176000	墊塊型	NEH180W-NRXNR	---	---

型號	容許扭矩		最高轉速	底孔 d	鍵槽軸徑 φ max.	扭轉剛性		軸向彈簧數量



	N?m	kgf?m	r/min			N?m/rad	kgf?m/rad	N/mm	kgf/mm
NEH09U-URXUR	8820	900	5000	50	158	5.19×10⁶	5.3×10⁵	627	64
NEH14U-URXUR	13700	1400	4700	55	158	8.43×10⁶	8.6×10⁵	1380	141
NEH20U-URXUR	19600	2000	4300	65	182	1.27×10⁷	1.3×10⁶	1370	140
NEH30U-URXUR	29400	3000	3900	75	206	2.06×10⁷	2.1×10⁶	1790	183
NEH41U-URXUR	40200	4100	3700	80	224	2.55×10⁷	2.6×10⁶	1880	192

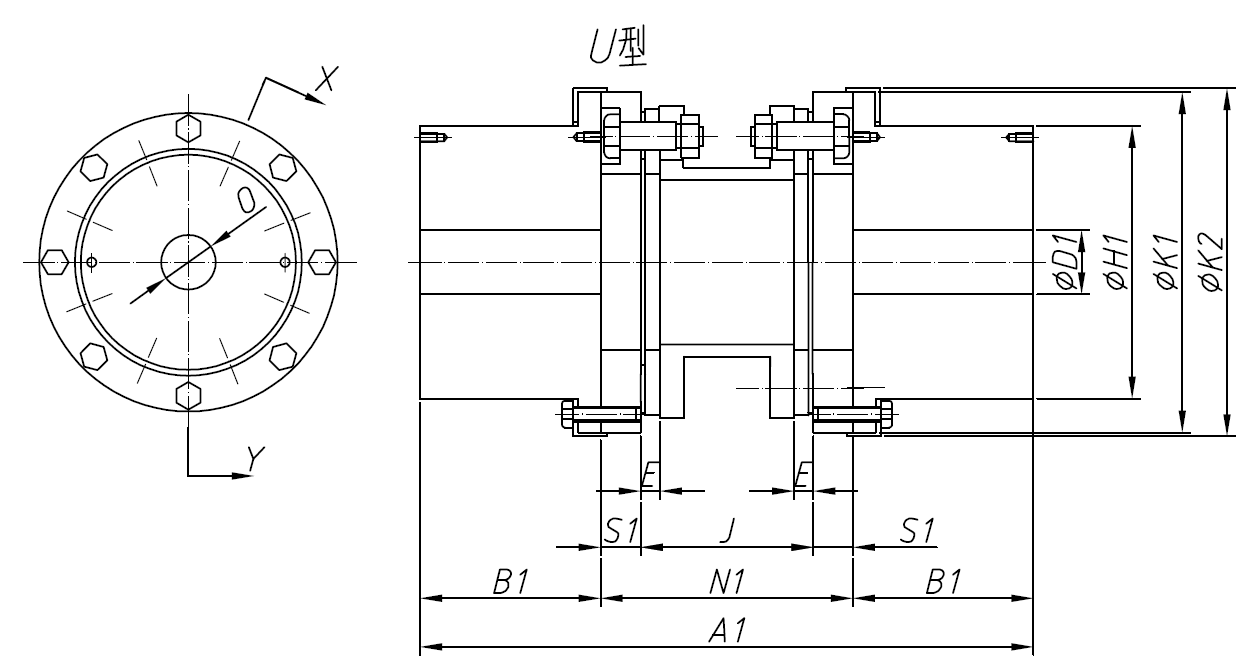

型號	A1	B1	E	H1	J	K1	K2	N1	S1	允許偏差值			質量	慣性力矩	GD²
										允許偏差值
										角度誤差	平行誤差	軸向位移
										角度誤差		軸向位移
										deg		mm	kg	kg?m²	kgf?cm²
NEH09U-URXUR	535	152	19.0	228	155	297	313	231	38.0	1.4	1.6	±3.2	108	1.2	4.8
NEH14U-URXUR	531	150	19.0	228	155	297	313	231	38.0	1.0	1.1	±2.1	115	1.3	5.2
NEH20U-URXUR	565	151	19.0	264	171	334	344	263	46.0	1.0	1.3	±2.4	155	2.3	9.3
NEH30U-URXUR	680	200	21.5	300	187	374	384	280	46.5	1.0	1.4	±2.8	230	4.2	17.0
NEH41U-URXUR	790	230	24.0	324	224	422	438	330	53.0	1.0	1.7	±2.8	325	7.2	29.0

型號	規格（螺栓數）	容許扭矩		最高轉速	底孔 d	鍵槽軸徑 φ max.	扭轉剛性		軸向彈簧數量



		N?m	kgf?m	r/min			N?m/rad	kgf?m/rad	N/mm	kgf/mm

NEH09W-NRXNR	B(6)	8820	900	5000	70	111	51.9×10⁵	5.3×10⁵	627	64
NEH14W-NRXNR	C(8)	13700	1400	4700	70	111	84.3×10⁵	8.6×10⁵	1380	141
NEH20W-NRXNR	C(8)	19600	2000	4300	75	133	12.7×10⁶	1.3×10⁶	1370	140
NEH30W-NRXNR	C(8)	29400	3000	3900	75	152	20.6×10⁶	2.1×10⁶	1700	183
NEH41W-NRXNR	C(8)	40200	4100	3700	120	165	25.5×10⁶	2.6×10⁶	1880	192
NEH55W-NRXNR	C(8)	53900	5500	3600	130	187	35.3×10⁶	3.6×10⁶	2087	213
NEH70W-NRXNR	C(8)	68600	7000	3400	150	205	44.7×10⁶	4.6×10⁶	1920	196
NEH90W-NRXNR	C(8)	88200	9000	3100	150	231	58.2×10⁶	5.9×10⁶	2078	212
NEH110W-NRXNR	C(8)	108000	11000	2900	190	254	73.8×10⁶	7.5×10⁶	2038	208
NEH135W-NRXNR	C(8)	132000	13500	2700	190	263	94.6×10⁶	9.7×10⁶	2254	230
NEH150W-NRXNR	C(8)	147000	15000	2500	210	275	10.0×10⁷	10.2×10⁶	2450	250
NEH180W-NRXNR	C(8)	176000	18000	2400	210	289	12.2×10⁹	12.4×10⁶	2666	272
NEH09W- N□□□□D□XN□□□□D□	B(6)	8820	900	5000	70	111	51.9×10⁵	5.3×10⁵	627	64

NEH14W- N□□□□D□XN□□□□D□	C(8)	13700	1400	4700	70	111	84.3×10⁵	8.6×10⁵	1380	141

NEH20W- N□□□□D□XN□□□□D□	C(8)	19600	2000	4300	75	133	12.7×10⁶	1.3×10⁶	1370	140

NEH30W- N□□□□D□XN□□□□D□	C(8)	29400	3000	3900	75	152	20.6×10⁶	2.1×10⁶	1700	183

NEH41W- N□□□□D□XN□□□□D□	C(8)	40200	4100	3700	120	165	25.5×10⁶	2.6×10⁶	1880	192

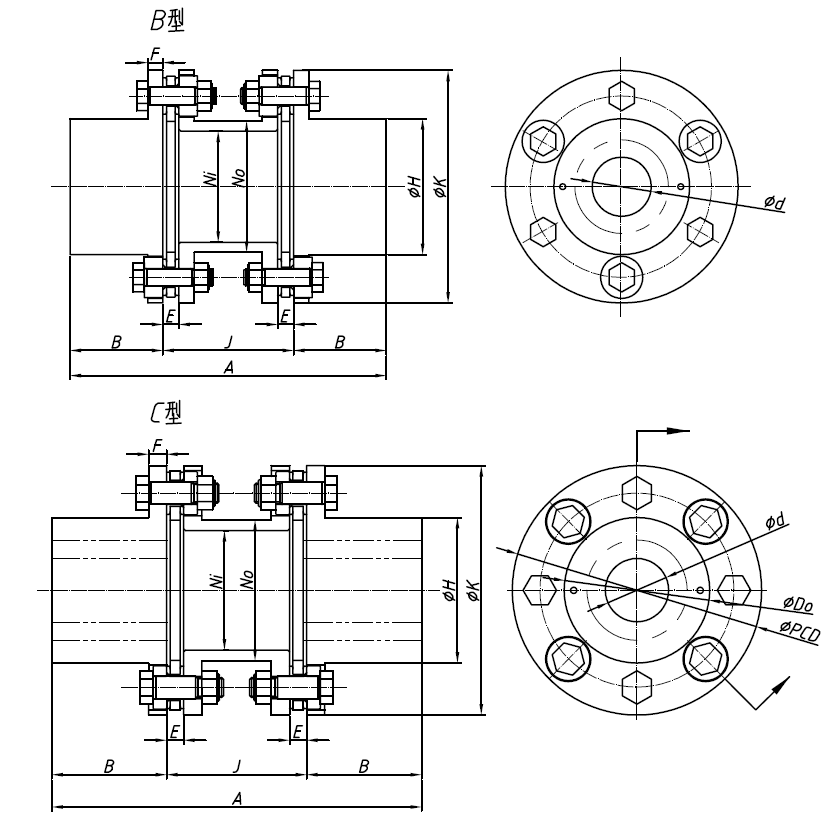

型號	PCD	A	B	E	F	H	J	K	D_d	Ni	No	允許偏差值			質量	慣性力矩	GD²

												角度誤差	平行誤差	軸向位移

												deg		mm	kg	kg?m²	kgf?cm²

NEH09W-NRXNR	215	375	110	19.0	18.0	161	155	276	144	138	156	1.4	1.6	±3.2	55	0.5	2.0
NEH14W-NRXNR	215	409	127	19.0	20.0	161	155	276	155	132	156	1.0	1.1	±2.1	61	0.6	2.2
NEH20W-NRXNR	247	463	146	19.0	23.0	193	171	308	178	160	186	1.0	1.3	±2.4	85	1.0	4.1
NEH30W-NRXNR	279	517	165	21.5	25.5	218	187	346	201	180	210	1.0	1.4	±2.8	125	1.9	7.4
NEH41W-NRXNR	304	566	171	24.0	28.0	240	224	375	218	198	230	1.0	1.7	±2.8	172	2.9	11.7
NEH55W-NRXNR	355	720	225	29.5	35.0	272	270	445	252	228	260	1.0	2.0	±3.6	293	6.5	25.9
NEH70W-NRXNR	381	768	247	31.3	35.0	297	274	470	275	249	285	1.0	2.1	±3.8	344	9.1	36.3
NEH90W-NRXNR	419	843	278	32.0	39.0	334	287	511	304	280	320	1.0	2.2	±4.3	456	14.4	57.4
NEH110W-NRXNR	457	902	305	32.5	42.0	364	292	556	343	296	340	1.0	2.2	±4.8	575	21.5	85.9
NEH135W-NRXNR	482	945	317	34.0	47.0	382	311	587	350	312	360	1.0	2.4	±5.0	696	29.0	115.9
NEH150W-NRXNR	508	1005	331	34.5	49.0	399	343	629	368	325	375	1.0	2.6	±5.6	826	39.0	155.9
NEH180W-NRXNR	533	1050	347	35.5	53.0	419	356	654	380	340	390	1.0	2.8	±5.7	954	50.6	202.3
NEH09W- N□□□□D□XN□□□□D□	215	375	110	19.0	18.0	161	155	276	144	138	156	1.4	1.6	±3.2	55	0.5	2.0

NEH14W- N□□□□D□XN□□□□D□	215	409	127	19.0	20.0	161	155	276	155	132	156	1.0	1.1	±2.1	61	0.6	2.2

NEH20W- N□□□□D□XN□□□□D□	247	463	146	19.0	23.0	193	171	308	178	160	186	1.0	1.3	±2.4	85	1.0	4.1

NEH30W- N□□□□D□XN□□□□D□	279	517	165	21.5	25.5	218	187	346	201	180	210	1.0	1.4	±2.8	125	1.9	7.4

NEH41W- N□□□□D□XN□□□□D□	304	566	171	24.0	28.0	240	224	375	218	198	230	1.0	1.7	±2.8	172	2.9	11.7

型號	容許扭矩		最高轉速	標準輪轂		適配型輪轂		扭轉剛性		軸向彈簧數量



	N?m	kgf?m	r/min	底孔 d	鍵槽軸徑 φ max.	底孔	鍵槽軸徑 φ max.	N?m/rad	kgf?m/rad	N/mm	kgf/mm



NEH09W- N□□□□D□XA□□□□D□	8820	900	5000	70	111	50	158	5.19×10⁶	5.3×10⁵	627	64

NEH14W- N□□□□D□XA□□□□D□	13700	1400	4700	70	111	55	158	8.43×10⁶	8.6×10⁵	1380	141

NEH20W- N□□□□D□XA□□□□D□	19600	2000	4300	75	133	65	182	1.27×10⁷	1.3×10⁶	1370	140

NEH30W- N□□□□D□XA□□□□D□	29400	3000	3900	75	152	75	206	2.06×10⁷	2.1×10⁶	1790	183

NEH41W- N□□□□D□XA□□□□D□	40200	4100	3700	120	165	80	224	2.55×10⁷	2.6×10⁶	1880	192

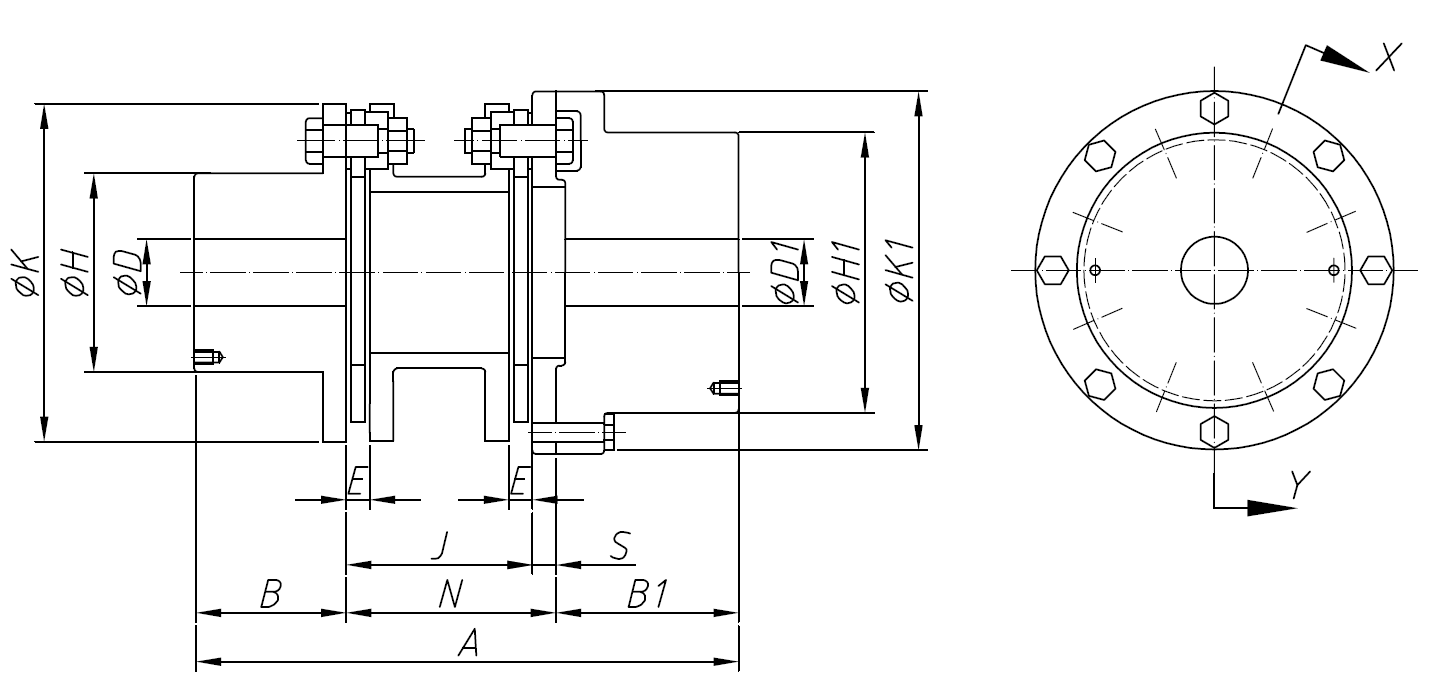

型號	A	A1	B	B1	E	H	H1	J	K	K1	K2	N	N1	S	S1	允許偏差值			質量	慣性力矩	GD²

																角度誤差	平行誤差	軸向位移

																deg		mm	kg	kg?m²	kgf?cm²
NEH09W- N□□□□D□XA□□□□D□	435.0	535	110	152	19.0	161	228	155	276	297	313	173.0	231	18.0	38.0	1.4	1.6	±3.2	81	0.85	3.4

NEH14W- N□□□□D□XA□□□□D□	452.0	531	127	150	19.0	161	228	155	276	297	313	175.0	231	20.0	38.0	1.0	1.1	±2.1	88	0.93	3.7

NEH20W- N□□□□D□XA□□□□D□	491.0	565	146	151	19.0	193	264	171	308	334	344	194.0	263	23.0	46.0	1.0	1.3	±2.4	120	1.68	6.7

NEH30W- N□□□□D□XA□□□□D□	577.5	680	165	200	21.5	218	300	187	346	374	384	212.5	280	25.5	46.5	1.0	1.4	±2.8	177	3.05	12.2

NEH41W- N□□□□D□XA□□□□D□	653.0	790	171	230	24.0	240	324	224	375	422	438	252.0	330	28.0	53.0	1.0	1.7	±2.8	248	5.05	20.2
