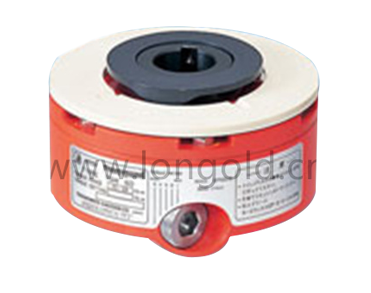

扭矩過載保護器 TGM系列
特點 |
◎ 防塵、防油、防水等形式的堅固構造。
◎ 相鄰分離扭矩的偏差控制在±5%以內。
◎ 當凸輪從動件和凹槽在咬合狀態下時，驅動端和從動端的相位無偏離。
◎ 可承受10萬次以上分離的長壽命。
◎ 扭矩過載保護器分離時，LS檢出板軸向打滑、限位開關啟動。
◎ 只需用六角扳手?jǐn)Q動一處調節螺釘，就能進行分離扭矩的設定。
◎ 出貨時已封入高級潤滑脂，可直接使用。

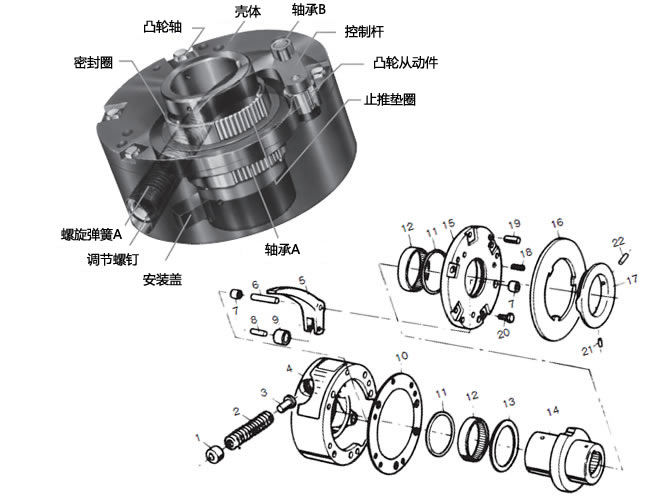

構造 |
動作原理 |

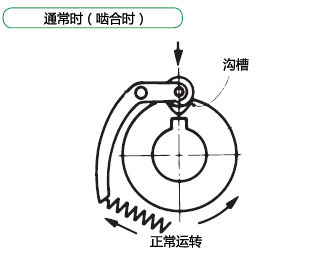

◎ 通常運行時（嚙合時）
扭矩傳導通過凸輪從動件和溝槽的2點接觸方式的嚙合進行。
凸輪從動件對溝槽的加壓采用矩形彈簧徑向壓按的方式。無背隙，可發揮分離扭矩的高精度過載保護性能。
自動復位方式。重新起動運行，凸輪從動件回復于溝槽原先的位置。2點接觸，位相無偏離。
◎ 過載時
過載時，凸輪從動件從溝槽跳出，凸輪軸開始空轉。無易損件，空轉摩擦扭矩小，耐久性優良。構造簡潔，
僅在一處嚙合的方式，不會妨礙高分離扭矩的精度。

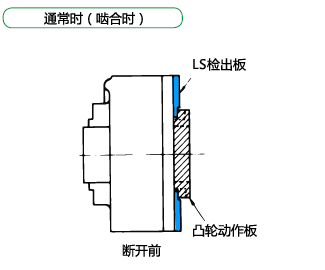

LS檢出板的動作
◎ 過載時的動作（空轉時）
過載時扭矩保護器分離，LS檢出板滑動至軸方向。
啟動限位開關可切斷電源，或鳴響報警器。
一次分離，LS檢出板滑動3次。

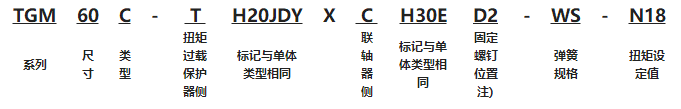

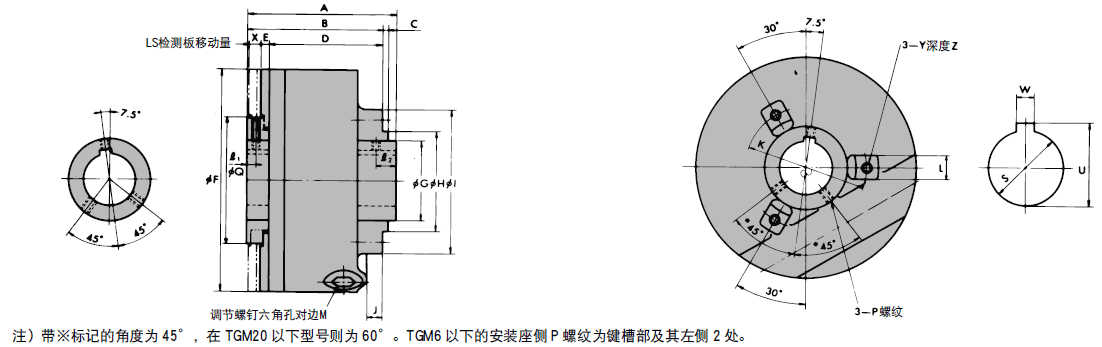

型號表示 TGM系列 |
◎ 彈簧強度：
L: 弱
M: 中
H: 強
◎ 固定螺釘位置 (從調節螺母?jìng)?cè)看的位置)

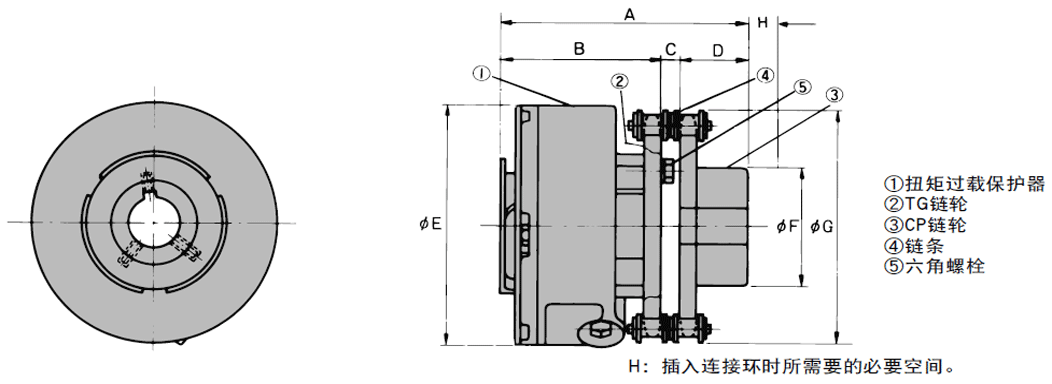

型號表示 TGM系列 聯軸器型 |
* 軸孔為預留孔的場合，扭矩過載保護器標注TR，聯軸器標注CR。
◎ 彈簧強度：
L: 弱
M: 中
H: 強
◎ 固定螺釘位置 (從調節螺母?jìng)?cè)看的位置)
