產品中心

腳架

用于支撐輸送機的底腳。有兩爪，三爪，兩爪+接頭，三種類型。可根據使用條件選擇。腳架主體材質為增強聚酰胺, 螺栓、螺母為不銹鋼擦子hi, 套筒有黃銅材質的，也有不銹鋼材質的。可根據客戶客戶需要選擇。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

腳架的種類

腳架（黃銅套筒&不銹鋼套筒）

◎ 材質: 本體=增強聚酰胺, 螺栓、螺母=不銹鋼, 套筒=黃銅/不銹鋼

形狀	型號	使用支撐管外徑 (標稱直徑) mm	套筒材質	MB同等產品

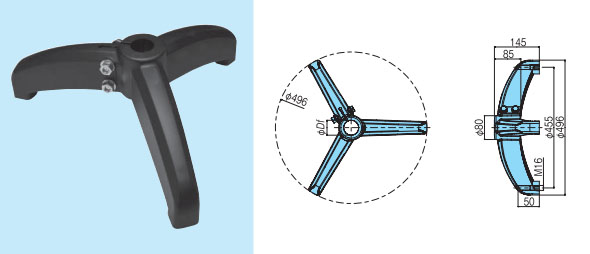

三爪腳架	TP-C15084T-SB	48.6(1 ?)	黃銅	MB615-600373-SB
	TP-C15088T-SB	60.5(2)	黃銅	MB615-699992-SB
	TP-C15084TSS-SB	48.6(1 ?)	不銹鋼	MB615-604583-SB
	TP-C15088TSS-SB	60.5(2)	不銹鋼	MB615-600453-SB

形狀	型號	使用支撐管外徑 (標稱直徑) mm	套筒材質	MB同等產品

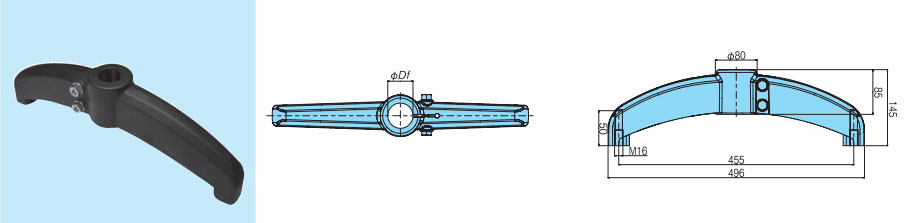

二爪腳架	TP-C15060T-SB	48.6(1 ?)	黃銅	MB618-600383-SB
	TP-C15064T-SB	60.5(2)	黃銅	MB618-600223-SB
	TP-C15060TSS-SB	48.6(1 ?)	不銹鋼	MB618-604593-SB
	TP-C15064TSS-SB	60.5(2)	不銹鋼	MB618-600403-SB

形狀	型號	使用支撐管外徑 (標稱直徑) mm	套筒材質	MB同等產品
二爪+接頭型	TP-C15068T-SB	48.6(1?)	黃銅	MB619-600413-SB
	TP-C15072T-SB	60.5(2)	黃銅	MB619-600423-SB
	TP-C15068TSS-SB	48.6(1?)	不銹鋼	MB619-604573-SB
	TP-C15072TSS-SB	60.5(2)	不銹鋼	MB619-600433-SB

腳架（黃銅套筒&鍍鎳套筒）

◎ 材質: 本體=增強聚酰胺, 螺栓、螺母=不銹鋼, 套筒=黃銅+鍍鎳

形狀

型號

使用支撐管外徑 (標稱直徑)
mm

承載 kN{kgf}

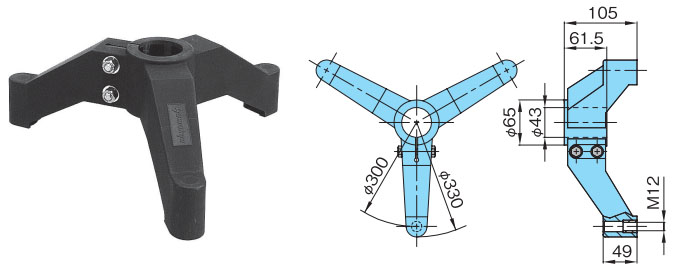

三爪腳架

TP-3SB43

42.7(1?)

2.45{250}

形狀

型號

使用支撐管外徑 (標稱直徑)
mm

承載 kN{kgf}

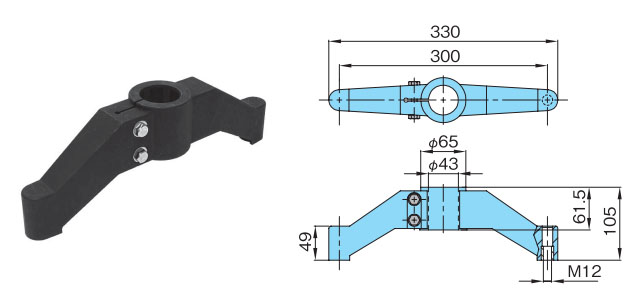

二爪腳架

TP-2SB43

42.7(1?)

2.45{250}

形狀

型號

使用支撐管外徑 (標稱直徑)

承載 kN{kgf}

二爪腳架

TP-2SB48

48.6(1?)

3.43{350}

TP-2SB60

60.5(2)

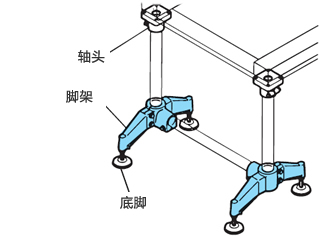

腳架安裝圖例

◎ 腳架的安裝請參照下圖。

型號表示

（1）頂板鏈型號

（2）規格型號

（3）腳架

欧美俄罗斯乱妇-欧美肥老太-欧美肥婆姓交大片-欧美丰满-欧美丰满妇-欧美丰满妇大as

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

腳架

型號	材質			適用支撐管外徑（公稱直徑） Df（mm）	MB同等產品	標準價格	交貨期
型號	主體	螺栓、螺母	套筒	適用支撐管外徑（公稱直徑） Df（mm）	MB同等產品	標準價格	交貨期
TP-C15084T-SB	增強聚酰胺	不銹鋼	黃銅	48.6(1?)	MB615-600373-SB	請咨詢	請咨詢
TP-C15088T-SB	增強聚酰胺	不銹鋼	黃銅	60.5(2)	MB615-699992-SB	請咨詢	請咨詢
TP-C15084TSS-SB	增強聚酰胺	不銹鋼	不銹鋼	48.6(1?)	MB615-604583-SB	請咨詢	請咨詢
TP-C15088TSS-SB	增強聚酰胺	不銹鋼	不銹鋼	60.5(2)	MB615-600453-SB	請咨詢	請咨詢

型號	材質			DF	承載 kN	螺栓、螺母的緊固扭矩 N?m	標準價格	交貨期
型號	主體	螺栓、螺母	套筒	DF	承載 kN	螺栓、螺母的緊固扭矩 N?m	標準價格	交貨期
TP-2SB48	增強聚酰胺	不銹鋼	黃銅鍍鎳	48.6	3.43	14.7	請咨詢	請咨詢
TP-2SB60	增強聚酰胺	不銹鋼	黃銅鍍鎳	60.5	3.43	14.7	請咨詢	請咨詢
