軸頭&支架頭

用于將支撐管固定到框架上。從下面垂直支撐軸承框架。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

軸頭的種類

* 承載: 9.8kN{1000kgf}以上 (插入支撐管內垂直承受負載時)

支撐管的保持力: [*參考值] 0.78kN{80kgf} (14.7·m的緊固扭矩固定螺栓)

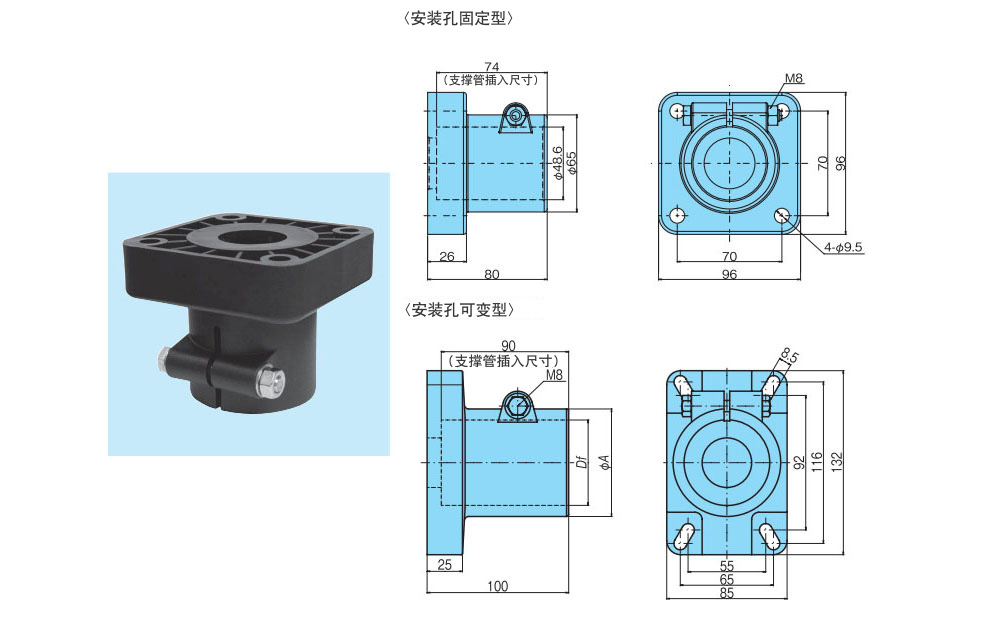

◎ 軸頭（安裝孔固定型）

型號：TP-C14050T-BH 使用支撐管外徑 48.6mm （標稱直徑1 ?）

* 材質: 本體=增強聚酰胺, 螺栓、螺母、墊片=不銹鋼

* MB同等產品

* MB198-59161-BH

◎ 軸頭（安裝孔可變型）

型號：TP-C14741T-BH, TP-C14739T-BH

* P-C14741T-BH: 使用支撐管外徑 48.6mm （標稱直徑1 ?）

* TP-C14739T-BH: 使用支撐管外徑 60.5mm （標稱直徑2）

* 材質: 本體=增強聚酰胺, 螺栓、螺母、墊片=不銹鋼 (SUS304)

* MB同等產品

MB280-63503-BH

MB280-66781-BH

支架的種類

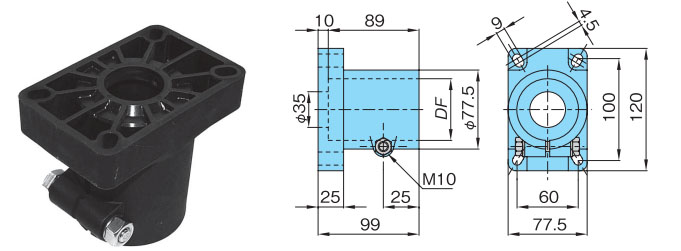

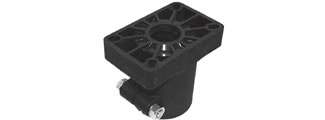

◎ 支架頭

型號: TP-CPSH48, TP-CPSH60

* TP-CPSH48: 使用支撐管外徑 48.6mm (標稱直徑1 ?)

* TP-CPSH60: 使用支撐管外徑 60.5mm (標稱直徑2)

* 材質: 本體=增強聚酰胺, 螺栓、螺母=不銹鋼

軸頭安裝圖例

型號表示

（1）頂板鏈型號

（2）安裝孔固定型

（3）軸頭

型號	材質		顏色	適用支撐管外徑 mm（公稱直徑）	MB同等產品	標準價格	交貨期
	主體	螺栓、螺母、墊片
TP-C14050T-BH	增強聚酰胺	不銹鋼(SUS304)	黑色	48.6 (1?)	MB198-59161-BH	請咨詢	請咨詢

型號	材質		顏色	適用支撐管外徑（公稱直徑） Df（mm）	外徑 φA	MB同等產品	標準價格	交貨期
型號	主體	螺栓、螺母、墊片	顏色	適用支撐管外徑（公稱直徑） Df（mm）	外徑 φA	MB同等產品	標準價格	交貨期
TP-C14741T-BH	增強聚酰胺	不銹鋼(SUS304)	黑色	48.6 (1?)	65	MB280-63503-BH	請咨詢	請咨詢
TP-C14739T-BH	增強聚酰胺	不銹鋼(SUS304)	黑色	60.5 (2)	76	MB280-66781-BH	請咨詢	請咨詢

型號	材質		Df	標準價格	交貨期
型號	主體	螺栓、螺母	Df	標準價格	交貨期
TP-CPSH48	增強聚酰胺	不銹鋼	48.6	請咨詢	請咨詢
TP-CPSH60	增強聚酰胺	不銹鋼	60.5	請咨詢	請咨詢
