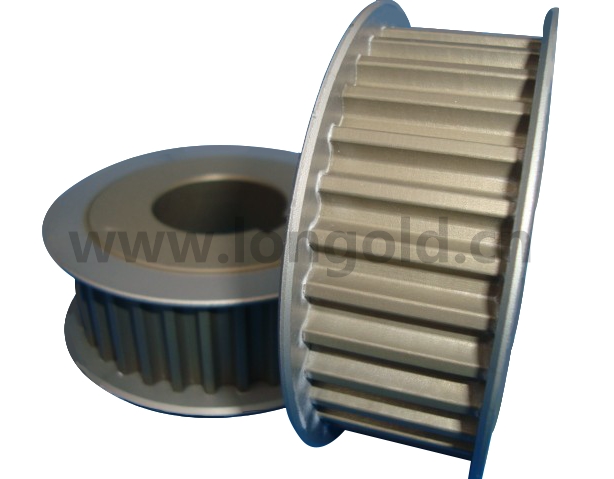

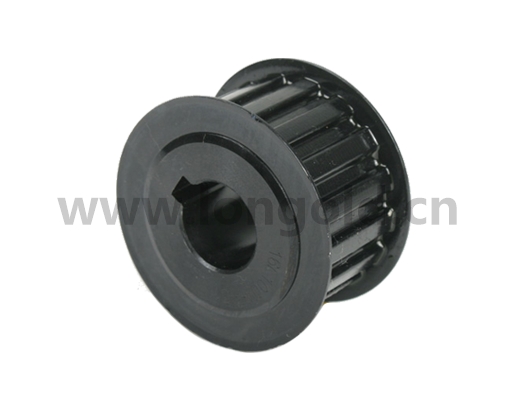

T20-53/71同步帶輪

同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。

◎ 運動時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，是一種嚙合傳動，因而具有齒輪傳動、鏈傳動和平帶傳動的各種特點。

特點

◎ 同步帶輪一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。

◎ 表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

◎ 傳動準確，工作時無滑動，具有恒定的傳動比。

◎ 傳動平穩，具有緩沖、減振能力，噪聲低。

◎ 傳動效率高，可達0.98，節能效果明顯。

◎ 維護保養方便，不需潤滑，維護費用低。

◎ 速比范圍大，一般可達10，線速度可達50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦。

◎ 可用于長距離傳動，中心距可達10m以上。

◎ 無污染，可在不允許有污染和工作環境較為惡劣的場所下正常工作。

用途

◎ 廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、煙草、金融機具、舞臺燈光、通訊食品機械、醫療機械、

鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

型號表示

（1）帶輪總厚：53mm

（2）T系列同步帶輪

（3）節距：20mm

（4）齒數：18

（5）帶法蘭

型號	類型	齒數	De	Df	Dm	F	L	d
LD 53-T20-18F	2F	18	111.75	120	80	38	53	16
LD 53-T20-20F	2F	20	124.50	142	90	38	53	16
LD 53-T20-22F	2F	22	137.20	150	90	38	53	16
LD 53-T20-24F	2F	24	149.95	158	95	38	53	16
LD 53-T20-25F	2F	25	156.30	168	95	38	53	16
LD 53-T20-30F	2F	30	188.15	200	110	38	53	16
LD 53-T20-32F	4	32	200.85	216	110	38	53	18
LD 53-T20-36F	4	36	226.35	-	110	38	53	18
LD 53-T20-40F	5	40	251.80	-	110	38	53	20
LD 53-T20-48F	5	48	302.70	-	130	38	53	20
LD 53-T20-60F	5	60	379.10	-	130	38	53	20
LD 53-T20-72F	5	72	455.50	-	140	38	53	20

型號	類型	齒數	De	Df	Dm	F	L	d
LD 71-T20-18F	2F	18	111.75	120	80	56	71	18
LD 71-T20-20F	2F	20	124.50	142	90	56	71	18
LD 71-T20-22F	2F	22	137.20	150	90	56	71	18
LD 71-T20-24F	2F	24	149.95	158	95	56	71	18
LD 71-T20-25F	2F	25	156.30	168	95	56	71	18
LD 71-T20-30F	2F	30	188.15	200	110	56	71	18
LD 71-T20-32F	4	32	200.85	216	110	56	71	20
LD 71-T20-36F	4	36	226.35	-	110	56	71	20
LD 71-T20-40F	5	40	251.80	-	110	56	71	20
LD 71-T20-48F	5	48	302.70	-	130	56	71	24
LD 71-T20-60F	5	60	379.10	-	130	56	71	24
LD 71-T20-72F	5	72	455.50	-	140	56	71	24
