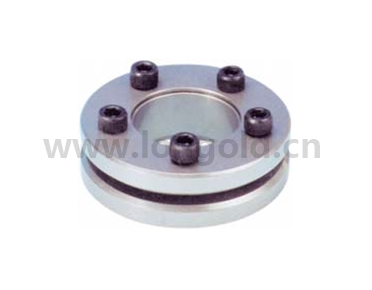

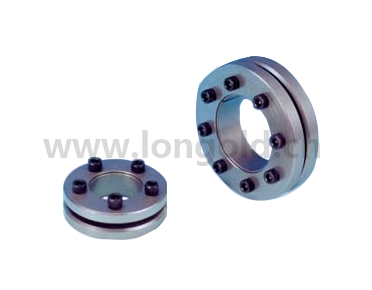

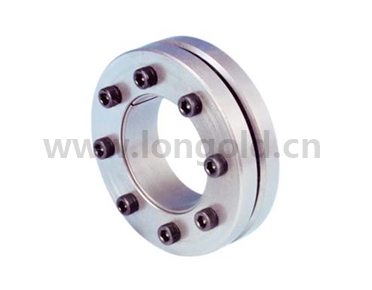

SD脹套I

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：24mm

（3）外徑：50mm

（4）SD系列

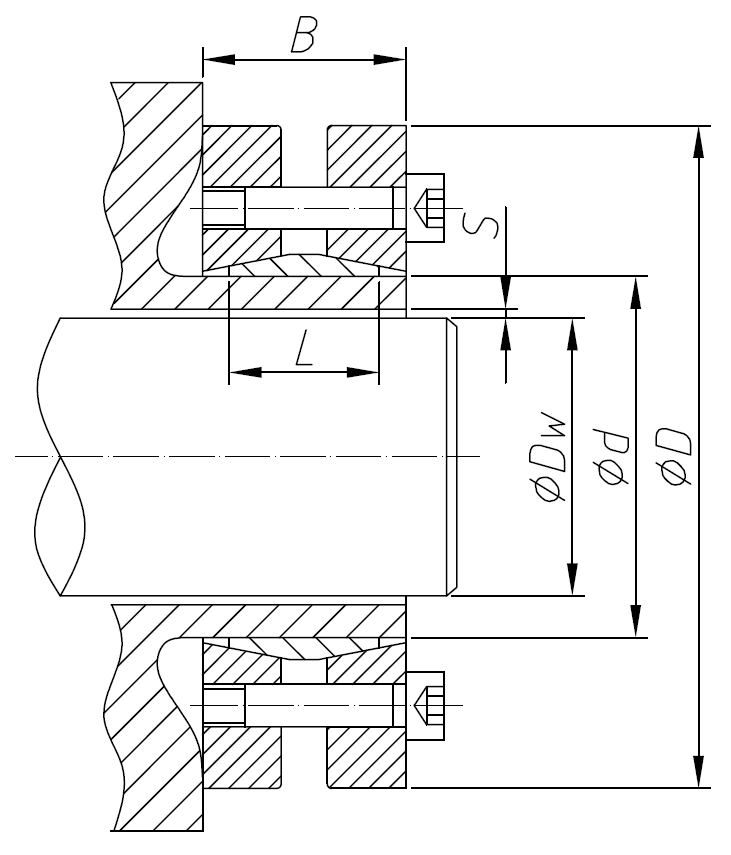

最大孔軸間隙 S(mm)	軸徑 DW
最大孔軸間隙 S(mm)	最小值(mm)	最大值(mm)
0.017	18	30
0.032	30	50
0.048	50	80
0.069	80	120
0.079	120	180
0.090	180	250
0.101	250	315
0.111	315	400
0.123	400	500

規格型號	基本尺寸 mm			螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	Dw	L	B		Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL24x50SD	19	14	19.5	M5x6	18	0.17	199	314	4.9	0.2
	20				21	0.21	216
	21				23	0.25	232
LD CL30x60SD	24	16	21.5	M5x7	20	0.25	164	254	4.9	0.3
	25				24	0.30	175
	26				26	0.35	185
LD CL36x72SD	28	18	23.5	M6x5	32	0.46	191	271	12.0	0.4
	30				38	0.57	210
	31				39	0.60	204
LD CL44x80SD	34	20	25.5	M6x7	46	0.78	200	278	12.0	0.6
	35				49	0.86	206
	36				52	0.93	212
LD CL50x90SD	38	22	27.5	M6x8	53	1.00	187	258	12.0	0.8
	40				59	1.18	197
	42				65	1.36	207
LD CL55x100SD	42	23	30.5	M6x8	53	1.12	165	226	12.0	1.1
	45				63	1.39	175
	48				70	1.68	185
LD CL62x110SD	48	23	30.5	M6x10	77	1.85	195	249	12.0	1.3
	50				83	2.08	202
	52				86	2.21	200
LD CL68x115SD	50	23	30.5	M6x10	72	1.78	173	229	12.0	1.4
	55				80	2.23	179
	60				96	2.87	195
LD CL75x138SD	55	25	32.5	M8x7	94	2.60	192	253	30.0	1.7
	60				111	3.31	206
	65				126	4.12	218
LD CL80x145SD	60	25	32.5	M8x7	99	2.98	185	239	30.0	1.9
	65				115	3.72	198
	70				130	4.56	210
