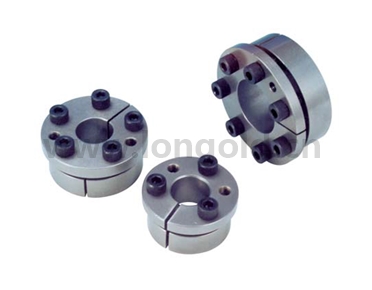

FA2型脹緊套II

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

型號表示

（1）脹緊套

（2）內孔：140mm

（3）外徑：190mm

（4）FA2系列

規格型號	基本尺寸 mm					螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	Ls	D1	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL140x190FA2	34	40	54	68	199	M14x9	290	20.5	165	120	230	5.95
LD CL150x200FA2	34	40	54	68	209	M14x10	333	24.5	175	130	230	6.89
LD CL160x210FA2	34	40	54	68	219	M14x11	362	28.9	180	135	230	7.85
LD CL170x225FA2	44	50	64	78	234	M14x12	400	33.2	140	105	230	8.32
LD CL180x235FA2	44	50	64	78	244	M14x12	400	35.6	135	105	230	9.12
LD CL190x250FA2	44	50	64	78	259	M14x15	500	46.5	160	120	230	9.58
LD CL200x260FA2	44	50	64	78	269	M14x15	500	48.3	150	115	230	11.70
LD CL220x285FA2	50	56	72	88	294	M16x12	578	58.0	145	110	355	15.90
LD CL240x305FA2	50	56	72	88	314	M16x15	725	79.0	165	130	355	16.50
LD CL260x325FA2	50	56	72	88	334	M16x18	830	102.0	180	145	355	17.70
LD CL280x355FA2	60	66	84	102	364	M18x16	925	118.0	150	120	485	24.00
LD CL300x375FA2	60	66	84	102	384	M18x18	1050	142.0	160	125	485	25.50
LD CL320x405FA2	74	81	101	121	414	M20x18	1365	198.0	150	120	690	38.00
LD CL340x425FA2	74	81	101	121	434	M20x21	1590	230.0	175	135	690	40.00
LD CL360x455FA2	86	94	116	138	464	M22x18	1675	256.0	140	110	930	48.00
LD CL380x475FA2	86	94	116	138	484	M22x21	1980	310.0	155	125	930	57.00
LD CL400x495FA2	86	94	116	138	504	M22x21	1980	352.0	150	120	930	63.00
