35-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。

◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 35-1鏈輪適與35（06C）單排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

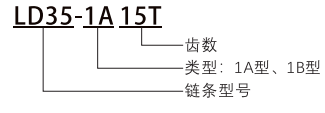

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

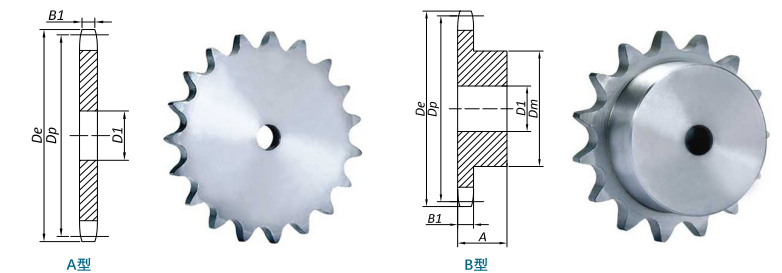

輪齒參數		mm
節距	P	9.525
齒厚	B1	5.08
滾子直徑	R	4.26

35-1 鏈條專用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
8	28.70	24.89					LD35-1B 8T	1B	9.53	9.53	19.05	19.05	0.03
9	32.00	27.85					LD35-1B 9T	1B	9.53	9.53	21.43	19.05	0.04
10	35.05	30.82					LD35-1B 10T	1B	9.53	14.29	24.61	19.05	0.06
11	38.10	33.81					LD35-1B 11T	1B	9.53	14.29	26.99	19.05	0.08
12	41.40	36.80					LD35-1B 12T	1B	12.70	14.29	30.96	19.05	0.09
13	44.45	39.80					LD35-1B 13T	1B	12.70	17.46	31.75	19.05	0.10
14	47.50	42.80					LD35-1B 14T	1B	12.70	22.23	31.75	19.05	0.11
15	50.55	45.81	LD35-1A 15T	1A	12.70	0.05	LD35-1B 15T	1B	12.70	22.23	34.13	19.05	0.13
16	53.59	48.82	LD35-1A 16T	1A	12.70	0.05	LD35-1B 16T	1B	12.70	23.81	37.31	19.05	0.16
17	56.64	51.84	LD35-1A 17T	1A	12.70	0.05	LD35-1B 17T	1B	12.70	26.99	40.48	19.05	0.19
18	59.69	54.85	LD35-1A 18T	1A	12.70	0.06	LD35-1B 18T	1B	12.70	30.16	43.66	19.05	0.22
19	62.74	57.87	LD35-1A 19T	1A	12.70	0.07	LD35-1B 19T	1B	12.70	31.75	46.83	19.05	0.24
20	65.79	60.89	LD35-1A 20T	1A	12.70	0.09	LD35-1B 20T	1B	12.70	33.34	49.21	19.05	0.27
21	68.83	63.91	LD35-1A 21T	1A	12.70	0.09	LD35-1B 21T	1B	12.70	34.93	50.80	22.23	0.36
22	71.88	66.93	LD35-1A 22T	1A	12.70	0.10	LD35-1B 22T	1B	12.70	34.93	50.80	22.23	0.36
23	74.93	69.95	LD35-1A 23T	1A	12.70	0.11	LD35-1B 23T	1B	12.70	34.93	50.80	22.23	0.37
24	77.98	72.97	LD35-1A 24T	1A	12.70	0.12	LD35-1B 24T	1B	12.70	34.93	50.80	22.23	0.40
25	81.03	76.00	LD35-1A 35T	1A	12.70	0.13	LD35-1B 25T	1B	12.70	34.93	50.80	22.23	0.40
26	84.07	79.02	LD35-1A 26T	1A	12.70	0.13	LD35-1B 26T	1B	12.70	34.93	50.80	22.23	0.41
27	87.12	82.05	LD35-1A 27T	1A	12.70	0.15	LD35-1B 27T	1B	12.70	34.93	50.80	22.23	0.43
28	90.17	85.07	LD35-1A 28T	1A	12.70	0.15	LD35-1B 28T	1B	12.70	34.93	50.80	22.23	0.43
30	96.27	91.12	LD35-1A 30T	1A	12.70	0.21	LD35-1B 30T	1B	12.70	34.93	50.80	22.23	0.46
32	102.36	97.18	LD35-1A 32T	1A	15.88	0.21	LD35-1B 32T	1B	12.70	34.93	50.80	22.23	0.56
35	111.51	106.26	LD35-1A 35T	1A	15.88	0.27	LD35-1B 35T	1B	15.88	38.10	57.15	22.23	0.68
36	114.55	109.29	LD35-1A 36T	1A	15.88	0.28	LD35-1B 36T	1B	15.88	38.10	57.15	22.23	0.71
40	126.75	121.40	LD35-1A 40T	1A	15.08	0.32	LD35-1B 40T	1B	15.88	38.10	57.15	25.40	0.73
42	132.84	127.46	LD35-1A 42T	1A	15.08	0.35	LD35-1B 42T	1B	15.88	38.10	57.15	25.40	0.76
45	141.99	136.55	LD35-1A 45T	1A	15.08	0.40	LD35-1B 45T	1B	15.88	38.10	57.15	25.40	0.81
48	151.13	145.64	LD35-1A 48T	1A	15.08	0.55	LD35-1B 48T	1B	15.88	38.10	57.15	25.40	0.85
54	169.16	163.82	LD35-1A 54T	1A	15.08	0.60	LD35-1B 54T	1B	15.88	38.10	57.15	25.40	1.00
60	187.45	182.00	LD35-1A 60T	1A	18.26	0.75	LD35-1B 60T	1B	19.05	38.10	57.15	25.40	1.12
70	217.93	212.30	LD35-1A 70T	1A	18.26	1.04	LD35-1B 70T	1B	19.05	38.10	57.15	25.40	1.41
72	223.77	218.37	LD35-1A 72T	1A	18.26	1.16	LD35-1B 72T	1B	19.05	38.10	57.15	25.40	1.55
80	248.16	242.61	LD35-1A 80T	1A	18.26	1.43	LD35-1B 80T	1B	19.05	38.10	57.15	25.40	1.73
84	260.35	254.74	LD35-1A 84T	1A	18.26	1.48	LD35-1B 84T	1B	19.05	38.10	57.15	25.40	1.92
96	296.67	291.11	LD35-1A 96T	1A	18.26	2.10	LD35-1B 96T	1B	19.05	38.10	57.15	25.40	2.34
112	345.19	339.62	LD35-1A 112T	1A	18.26	2.29	LD35-1B 112T	1B	19.05	38.10	57.15	25.40	3.04

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
